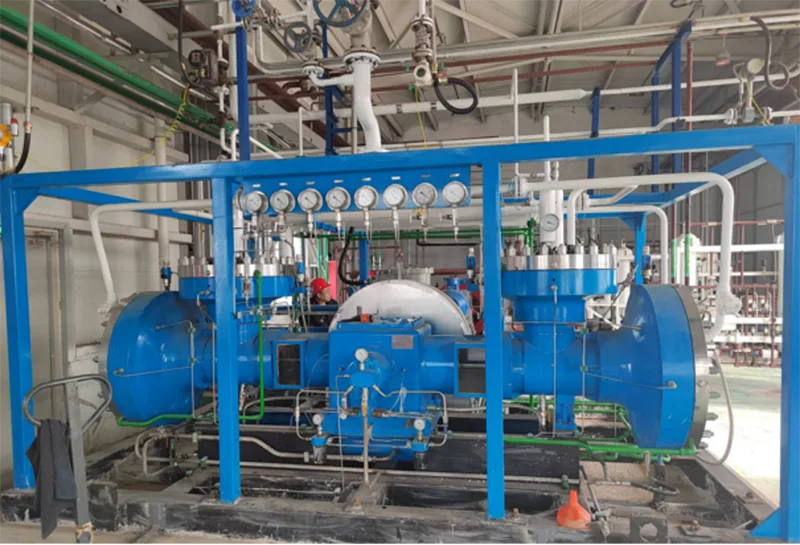

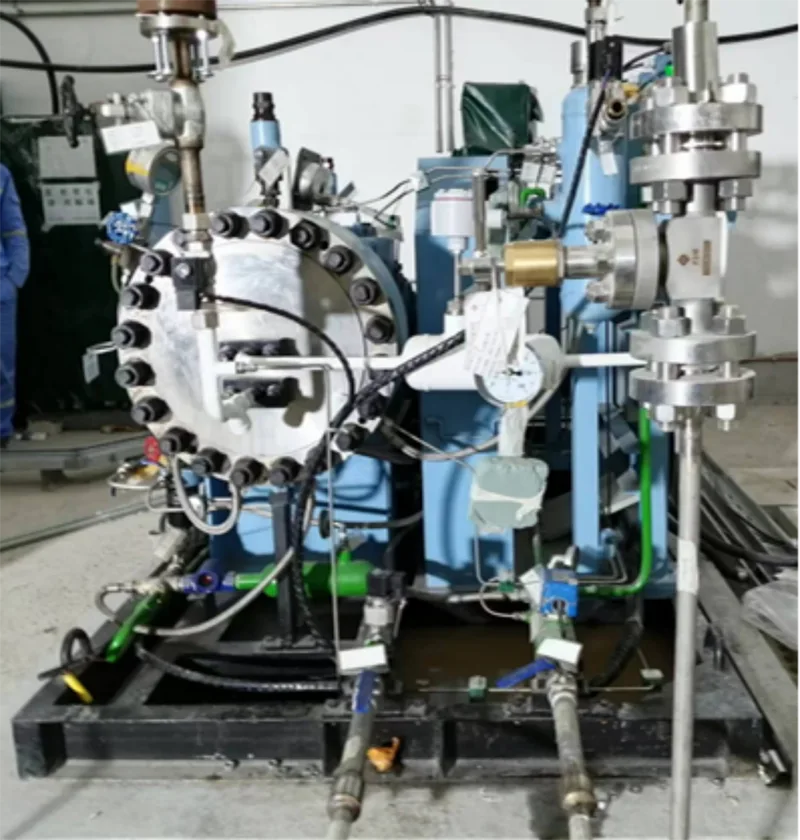

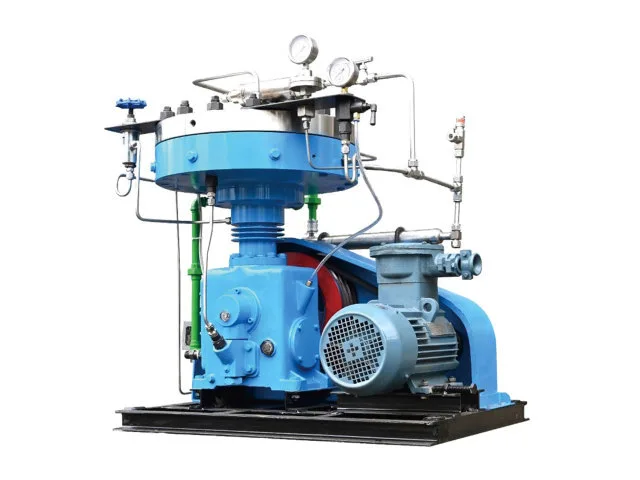

Z membrankompressor

Z-membrankompressorn använder ett flexibelt membran för att separera gaskammaren från kompressorns hydrauliska och mekaniska sektioner. Under drift rör sig membranet med hydrauloljan för att ändra gaskammarens volym och slutföra sug- och kompressionscykeln. Eftersom den komprimerade gasen förblir separerad från smörjolja, är gasvägen lämplig för applikationer där gasrenhet, kontrollerad tätning eller speciell gaskompatibilitet är viktigt. Det Z-formade arrangemanget och enstegskonfigurationen ger en praktisk utrustningsplattform för dessa kompressionsuppgifter.

Oljefri gasväg

För membrankompression beror gasens renhet till stor del på att hålla gaskammaren separerad från smörjsystemet. Membranet bildar arbetsbarriären mellan den komprimerade gasen och hydrauloljan, så smörjolja kommer inte in i gaskammaren under normal drift.

Detta arrangemang gör Z-membrankompressorn lämplig för gaser där oljeöverföring eller kontakt med smörjmedel kan påverka nedströmsutrustning, produktkvalitet eller processförhållanden. Det är särskilt relevant för gassystem med hög renhet och specialitet.

Tätning för specialgasservice

Den slutna gaskammaren och membranseparationen ger en kontrollerad kompressionsbana för gaser som kräver noggrann hantering. Z-seriens konfigurationer kan användas för inerta gaser såväl som utvalda brandfarliga, explosiva, giftiga och andra specialgaser, med förbehåll för den erforderliga verifieringen av material och drifttillstånd.

Kylning och kontinuerlig drift

Z-membrankompressorn använder cirkulerande vattenkylning för att kontrollera driftstemperaturen under gaskompression. Kylningskraven beror på gas, tryckförhållande, flödeshastighet och driftsförhållanden, så den slutliga kylkonfigurationen bör anpassas till den valda modellen och processdriften.

De tillgängliga modellerna arbetar med cirka 400–420 r/min, beroende på konfiguration. Effekterna sträcker sig från 3 kW för kompakta lågflödesenheter till 30 kW för högre flödesmodeller i den nuvarande Z-serien.

Tekniska parametrar

Typiska industriella tillämpningar

Z-membrankompressorn kan konfigureras för olika gaskompressionsuppgifter i:

· Gasförsörjningssystem med hög renhet

· Special- och ädelgashantering

· Kemiska och petrokemiska processer

· Väte och andra energirelaterade gassystem

· Laboratorie- och testgasutrustning

· Gaspåfyllning och återvinningssystem

· Kompression av inert gas

· Utvalda brandfarliga eller explosiva gastillämpningar

· Hantering av giftig eller på annat sätt farlig gas

· Högtryckssystem för gasbehandling

Den faktiska kompressorkonfigurationen beror på gasens egenskaper, tryckförhållanden, erforderligt flöde och anläggningsdriftskrav.

Teknisk konfiguration

FAQ

1. Vilka gaser kan en Z-membrankompressor hantera?

Z-serien kan konfigureras för hög renhet, inerta, brandfarliga och explosiva, giftiga och andra speciella gaser. Gassammansättning och driftsförhållanden bör ses över innan du väljer kompressor.

2. Kommer den komprimerade gasen i kontakt med smörjolja?

Nej. Membranet separerar gaskammaren från hydraul- och smörjsektionerna, vilket förhindrar normal direktkontakt mellan den komprimerade gasen och smörjoljan.

3. Vilket är det maximala utloppstrycket tillgängligt i de listade Z-seriens modeller?

Bland de medföljande modellerna har GZ-1.1/21-270 ett utloppstryck på 27 MPa(G). Det tillämpliga trycket beror på den valda modellen, inloppets tillstånd och erforderligt flöde.

4. Är Z-serien lämplig för gas med hög renhet?

Ja. Den diafragmaisolerade gaskammaren håller den komprimerade gasen åtskild från smörjsystemet, vilket gör kompressorn lämplig för många applikationer med hög renhet.

5. Vilken information behöver Jinding för en offert?

Jinding behöver inloppstryck och temperatur, utloppstryck, erforderlig flödeshastighet, gassammansättning, driftkrav och, för speciella gaser, relevanta fysiska och kemiska egenskaper.

6. Hur väljer jag mellan olika Z-seriemodeller?

Modellen bör väljas efter kombinationen av gastyp, inloppstryck, utloppstryck, flödeshastighet och driftsförhållanden. Jinding kan rekommendera lämplig konfiguration efter att ha granskat hela processdata.
