Industriell gaskompression är inte alltid en fråga om att bara öka trycket. I många projekt måste kompressorn arbeta mellan ett befintligt processtryck och ett specifikt nedströmstryck samtidigt som den bibehåller en erforderlig flödeshastighet och tillgodoser egenskaperna hos själva gasen. Jinding GD3 membrankompressor är utvecklad för denna typ av användning. Serien inkluderar konfigurationer som arbetar från mycket låga sugtryck till högre inloppstryck, vilket gör att den kan användas för gastryckshöjning, processgasöverföring, högtryckskompression och utvalda gaspåfyllningsapplikationer.
Produktsortimentet täcker en bred flödeskapacitet, vilket gör GD3 lämplig för applikationer bortom små laboratorieskala kompression samtidigt som den ger gasseparationsfördelarna som är förknippade med membranteknologi. Beroende på den valda konfigurationen kan kompressorn hantera relativt låga volymer med högtryck såväl som industrigasapplikationer med högre flöde.
|
Modell |
Komprimerat medium |
Volumetrisk flödeshastighet |
Sugtryck |
Avgastryck |
Hastighet |
Övergripande mått |
Vikt |
Elmotor |
|
|
Effekt (kW) |
Spänning (V) |
||||||||
|
GD3-60/11 |
Gaser med hög renhet, inerta gaser, brandfarliga och explosiva gaser, giftiga gaser och andra specialgaser |
60 |
1 atm |
1.1 |
400–430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1 atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1 atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0,1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0.1～0.4-5 |
80–100 |
0,01–0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0,5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0,5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1 atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1 atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1 atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1–160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1 atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1 atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1～45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1 atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1 atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20–350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1～25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1–25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13–200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4–30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40–90 |
0,1–0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4–45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8–130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50–150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13–200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12–160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70–140 |
0,1–0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1–4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10～160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5–25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7,5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||

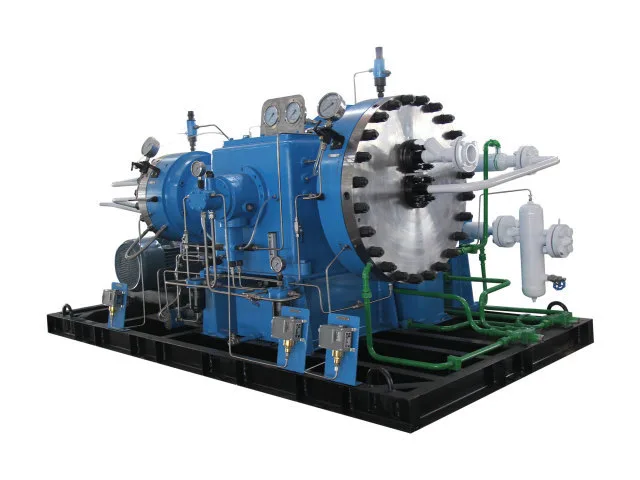

GD3 membrankompressorn använder ett metallmembran för att separera processgasen från det hydrauliska drivsystemet. Denna design minimerar risken för kontaminering från smörjolja och stödjer kontrollerad komprimering av specialgaser med specifika krav på renhet, tätning och materialkompatibilitet.
GD3-serien kan konfigureras för olika inlopps- och utloppstryckförhållanden. Beroende på den valda konfigurationen kan applikationer inkludera gaskompression från låga inloppstryck, tryckhöjning mellan processsteg och överföring av gas från lagringssystem till högtrycksutrustning. Det erforderliga tryckförhållandet, gasflödet och mediets egenskaper är nyckelfaktorer för att bestämma den lämpliga konfigurationen.
Val av utrustning bör baseras på de fullständiga driftsförhållandena, inklusive inloppstryck, målutloppstryck, flödeskapacitet, gassammansättning och arbetscykel, snarare än maximalt utloppstryck enbart. Dessa parametrar hjälper till att skapa en konfiguration som passar den specifika applikationen.

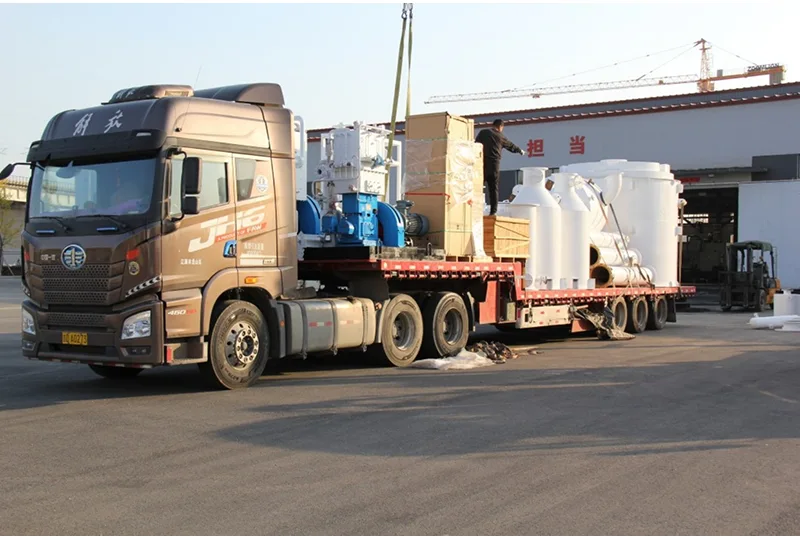

Före leverans förbereds kompressorn och dess komponenter för leverans med förpackning vald enligt utrustningens mått, vikt och transportkrav. Lämpliga skyddsåtgärder hjälper till att minska risken för skador under hantering och transport.
Fraktarrangemang kan planeras enligt destination, leveransschema och lastspecifikationer. Beroende på utrustning och rutt kan tillgängliga alternativ innefatta sjöfrakt, järnvägsfrakt eller andra lämpliga transportmetoder. Överdimensionerade eller tunga enheter kan kräva särskilda lastnings- och transportarrangemang.
Jinding samordnar exportförpackningar och leveransdetaljer enligt överenskomna orderkrav. Projektspecifika arrangemang kan innefatta fraktmärken, förpackningsspecifikationer och samordning med kundens utsedda speditör.
Den slutliga paketerings- och transportplanen bekräftas under orderhanteringen baserat på den valda GD3-modellen, leveransdestinationen och tillämpliga logistikkrav.
GD3-serien kan konfigureras för högrena gaser, inerta gaser, brandfarliga och explosiva gaser, giftiga gaser och andra specialgaser. Den slutliga konfigurationen beror på egenskaperna hos det komprimerade mediet och projektets driftsförhållanden.
GD3-produktsortimentet täcker ett brett spektrum av sug- och utloppstryck. Beroende på vald modell inkluderar de listade konfigurationerna mycket låga inloppstryck och utloppstryck på upp till cirka 35,3 MPa.
Representativa GD3-modeller täcker flödeskapaciteter från cirka 20 Nm³/h till 500 Nm³/h. Lämplig kapacitet bör väljas i enlighet med erforderligt processflöde och driftsförhållanden.
Ja. Många GD3-konfigurationer är utformade för att öka gastrycket från ett befintligt inloppstryck till ett högre process- eller lagringstryck. Erforderligt sugtryck och utloppstryck bör tillhandahållas för tekniskt val.
Membranet separerar processgasen från det hydrauliska driv- och smörjsystemet. Under normal drift kommer processgasen inte direkt i kontakt med smörjolja i kompressionskammaren.
Ange gasmedium, gassammansättning eller renhet, sugtryck, erforderligt utloppstryck och erforderlig flödeshastighet. Drifttimmar, installationsförhållanden, kylningskrav och elektriska krav kan också hjälpa Jindings ingenjörer att rekommendera en lämplig konfiguration.
Ja. GD3-serien kan konfigureras enligt kraven på komprimerad gas och projektdrift. Tekniskt urval kan innefatta justeringar baserat på tryck, flöde, gasegenskaper och installationsförhållanden.
