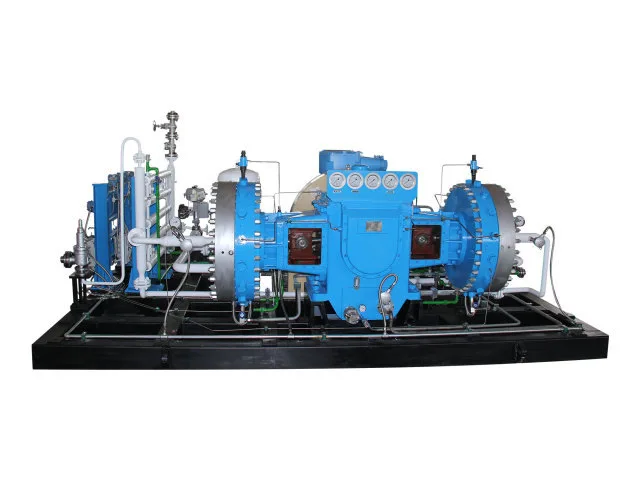

GD4 membrankompressor

Till skillnad från konventionella kompressionssystem där gasen kan arbeta nära smorda mekaniska komponenter, använder GD4 membrankompressorn hydrauliskt tryck för att driva membranet samtidigt som det hålls det komprimerade mediet inne i en förseglad gaskammare som bildas av membranet och cylinderhuvudet. Denna struktur gör GD4 lämplig för applikationer där gaskontamination, läckagekontroll och mediumkompatibilitet måste beaktas vid val av utrustning. Jinding konfigurerar varje kompressor baserat på insugningstryck och temperatur, erforderligt avgastryck, volymetriskt flöde, gassammansättning och specifika driftskrav, vilket ger en mer applikationsorienterad lösning för industriella gaskompressionsprojekt.

Arbetsprincip

GD4 membrankompressorn använder ett motordrivet mekaniskt och hydrauliskt system för att generera den rörelse som krävs för gaskompression.

Under drift driver elmotorn vevaxeln genom ett remskivasystem. Vevaxeln överför rörelse genom vevstaken, vilket gör att kolven inuti oljecylindern rör sig i en fram- och återgående linjär rörelse. När kolven rör sig förskjuts hydrauloljan och överför trycket till membranet.

Membranen rör sig sedan fram och tillbaka mellan gassidan och hydrauloljesidan. Under inverkan av sug- och utloppsventilerna, fullbordar varje membrancykel gasintag, kompression och utmatningsprocessen.

Under sugslaget ökar membranets rörelse volymen av gaskammaren, vilket gör att det komprimerade mediet kommer in genom insugningsventilen. När membranet rör sig i motsatt riktning minskar kammarvolymen och gastrycket stiger. När trycket når det önskade utloppsläget öppnas avgasventilen och den komprimerade gasen töms ut.

Hydraulsystemet inkluderar även en oljekompenseringsfunktion. Under normal drift kan en liten mängd olja återgå från oljecylindern till oljetanken genom det inre spelrummet mellan rörliga komponenter. Den kompenserande oljepumpen fyller på den hydraulolja som krävs för membranrörelse under sugprocessen.

Den tillförda oljevolymen är något större än den mängd som går förlorad genom normalt internt läckage. Överskottsolja returneras sedan genom tryckregleringssystemet, vilket hjälper till att upprätthålla de nödvändiga hydrauliska förhållandena under kompressordrift.

Lämpliga branscher och kunder

Certifieringar och kvalitetssäkring

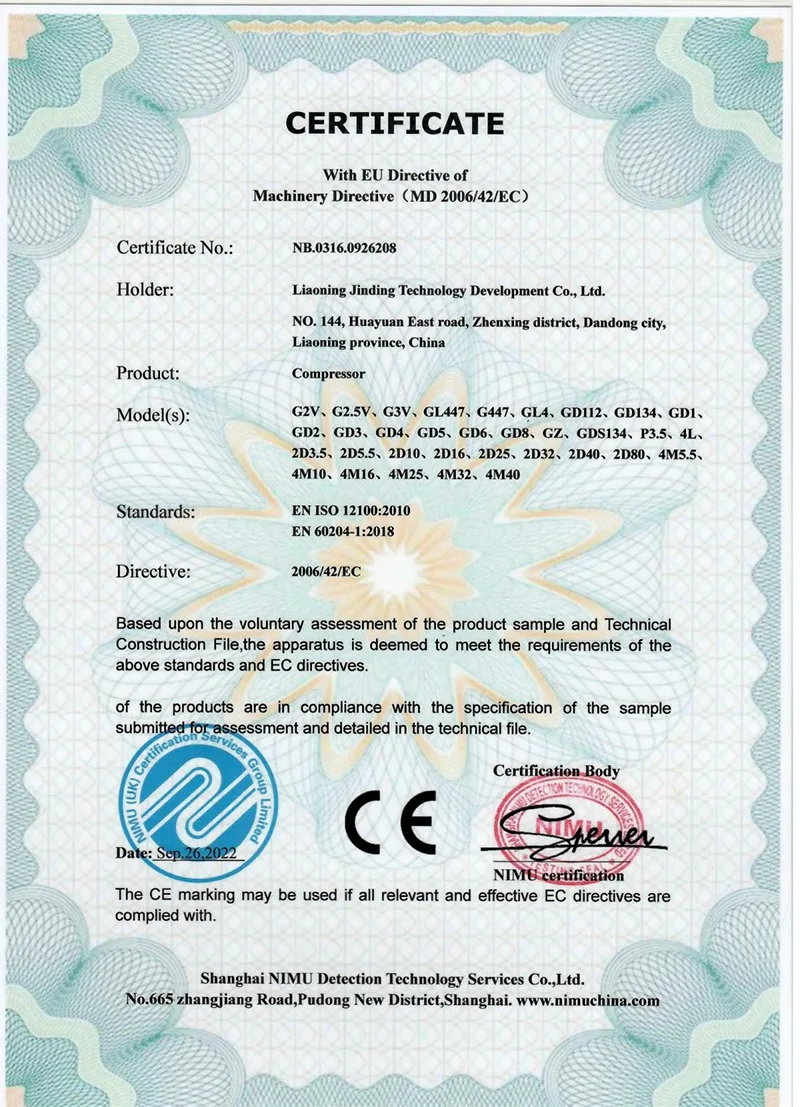

CE-certifiering

GD4 membrankompressorn levereras med tillämpliga produktöverensstämmelser för internationella marknader. CE-certifiering är en del av Jindings kvalificerings- och certifieringssystem för produkter och projekt som kräver relevant marknadstillträdesdokumentation.

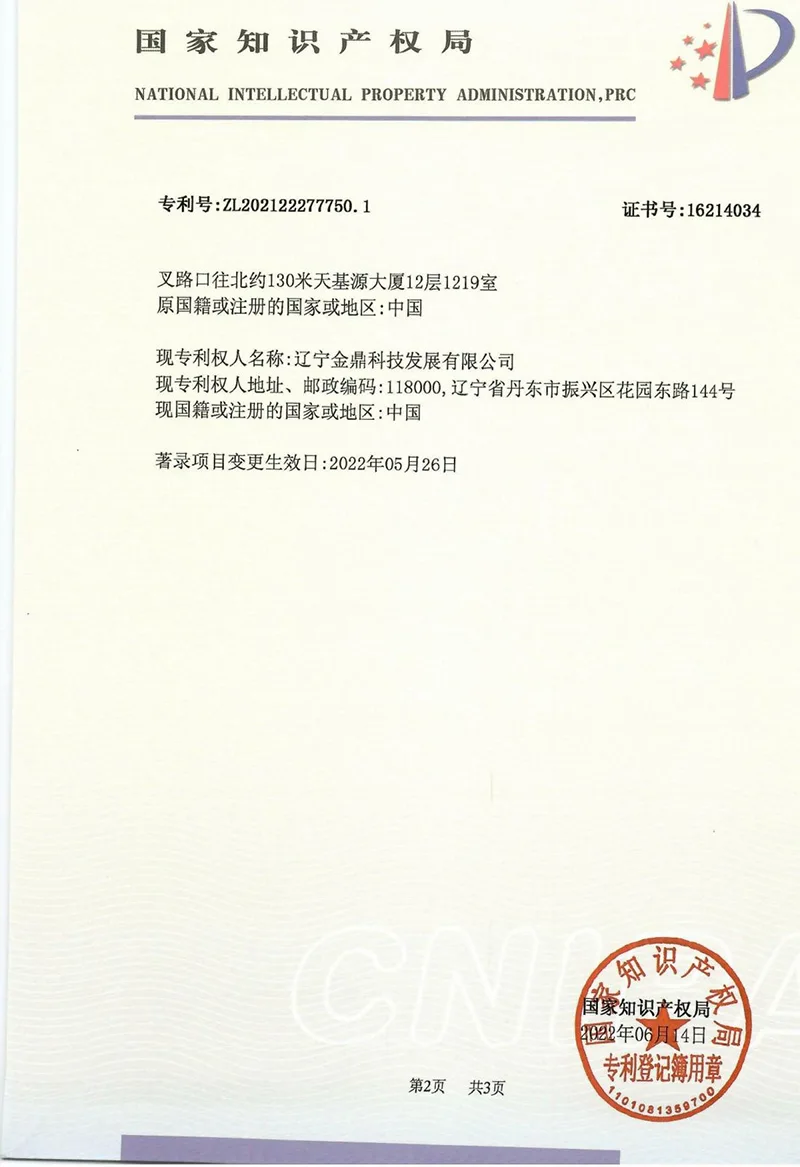

Patenterad teknik

Jinding har utvecklat kompressor- och utrustningsteknologier som stöds av patenterade tekniska landvinningar. Kontinuerlig produktutveckling och ingenjörserfarenhet bidrar till design och tillverkning av membrankompressionsutrustning för olika industriella gasapplikationer.

Teknisk utveckling är integrerad med utrustningstillverkning och projektkrav, vilket gör att kompressorkonfigurationer kan utvecklas kring faktiska driftsförhållanden snarare än att bara förlita sig på standardiserade specifikationer.

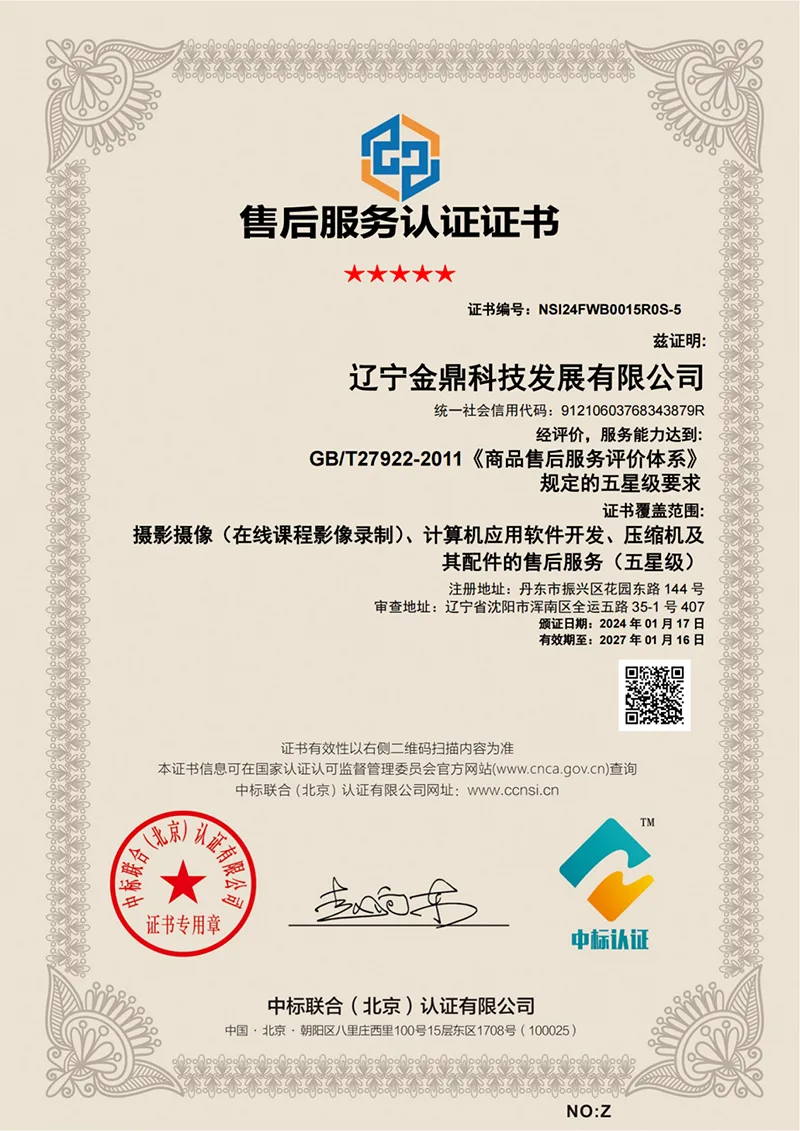

Femstjärnig certifiering efter försäljning

Jinding har en femstjärnig eftermarknadscertifiering, vilket återspeglar dess etablerade servicesystem för industriutrustningskunder.

Teknisk support kan innefatta val av utrustning, ingenjörskonsultation, installations- och idrifttagningsvägledning, drift- och underhållsutbildning, fjärrsupport, teknisk service på plats, inspektion, underhåll, reparation och reservdelsstöd enligt projekt- och servicekrav.

För industriella köpare handlar kompressoranskaffning inte bara om själva utrustningen. Teknisk support under installation och drift kan också påverka långsiktiga projektprestanda. Jinding tillhandahåller servicesupport under hela utrustningens livscykel enligt tillämpliga produkt- och avtalsvillkor.

Vanliga frågor

Vilka gaser kan GD4 membrankompressorn komprimera?

GD4-serien kan konfigureras för högrena gaser, inerta gaser, brandfarliga och explosiva gaser, giftiga gaser och andra specialgaser. Lämpligheten för en specifik kompressorkonfiguration beror på egenskaperna hos det komprimerade mediet och driftsförhållandena.

Kommer den komprimerade gasen i kontakt med smörjolja?

Ingen direkt kontakt uppstår mellan processgasen och hydrauloljesystemet inuti kompressionskammaren. Membranet separerar det komprimerade mediet från kompressorns oljesida.

Vilken information krävs innan du väljer en membrankompressor?

Kunder bör tillhandahålla det komprimerade mediet, insugningstrycket, inloppstemperaturen, erforderligt utloppstryck och erforderlig volymetrisk flödeshastighet. För specialgaser bör även information om gassammansättning och relevanta fysikaliska och kemiska egenskaper lämnas.

Hur fungerar GD4?

Motorn driver vevaxeln och kolvsystemet, vilket genererar hydraultryck inuti oljecylindern. Hydraultrycket flyttar membranet fram och tillbaka, och fullbordar upprepade gasintag, kompressions- och utloppscykler genom sug- och avgasventilerna.

What cooling method does the GD4 Series use?

Den standardkylningsmetod som anges för denna konfiguration är kylning med cirkulerande vatten. Det slutliga kylarrangemanget bör bekräftas enligt vald kompressor och projektkrav.

Vad är standardarbetsspänningen?

Den specificerade arbetsspänningen är 380V. Elektriska krav kan bekräftas vid tekniskt urval för projekt med olika installationsförhållanden.

Är GD4 membrankompressor lämplig för giftiga eller brandfarliga gaser?

GD4-serien kan konfigureras för brandfarliga, explosiva, giftiga och andra specialgaser. Emellertid bör det komprimerade mediet och dess egenskaper tillhandahållas före val av utrustning så att kompressorkonfigurationen kan utvärderas för den avsedda tillämpningen.
