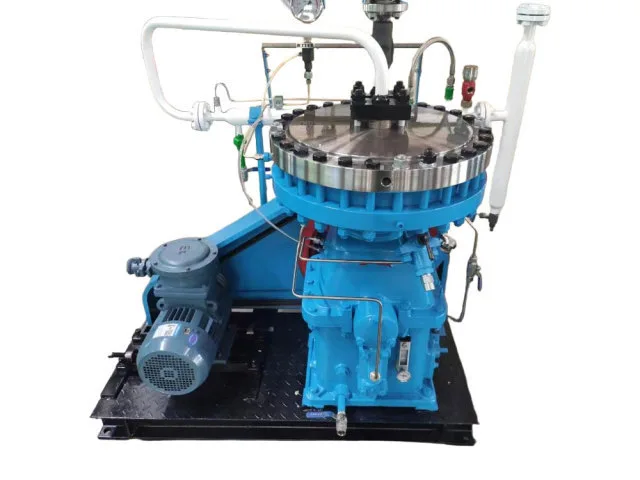

GZ3 membrankompressor

En gaskompressor måste matcha förhållandena på båda sidor av processen. GZ3 membrankompressor erbjuder olika kombinationer av inloppstryck, utloppstryck och gasgenomströmning så att utrustningen kan väljas kring själva processen snarare än kring en enda standarddrift. Sortimentet omfattar kompakta enheter för relativt små gasmängder samt större flödeskonfigurationer, medan flera modeller är avsedda för kraftiga tryckökningar. Detta gör GZ3-serien tillämpbar för gasförstärkning, trycksättning och överföringsuppgifter där gasrenhet och kontrollerad kompression är viktiga.

Produktmodeller och huvudparametrar

Välja rätt tryck och flödesområde

Att välja en GZ3 membrankompressor kräver att modellen matchas till både det erforderliga gasflödet och inlopps- och utloppstrycken. Enbart modellnumret ger inte tillräckligt med information för att avgöra om en konfiguration passar en viss process.

För applikationer med sugtryck nära atmosfärstryck täcker modeller som GZ3-20/13, GZ3-25/7, GZ3-30/12 och GZ3-40/10 olika gasflödeskrav vid relativt låga utloppstryck.

När inloppsgasen redan är trycksatt ändras det erforderliga kompressionsförhållandet. Till exempel arbetar GZ3-45/0,5-10 med ett inloppstryck på 0,05 MPa och ett utloppstryck på 1,0 MPa, medan GZ3-50/16-150 klarar ett inloppstryck på 1,6 MPa och ett utloppstryck på 14,7 MPa.

För applikationer med högre tryck kan inloppet redan vara flera MPa. GZ3-40/70-450 är specificerad för ett sugtryck på 7,0 MPa och ett avgastryck på 44,1 MPa. GZ3-90/100-340 fungerar från 9,8 MPa vid inloppet till 33,3 MPa vid utloppet.

Dessa exempel illustrerar varför flödeshastigheten inte bör betraktas isolerat. Inloppstryck, målutloppstryck och erforderlig gaskapacitet måste utvärderas tillsammans för att identifiera en lämplig konfiguration.

Bearbeta data för att bekräfta innan du beställer

Innan du specificerar en GZ3 membrankompressor ska du ange de faktiska driftsförhållandena och processkraven. Denna information hjälper till att bestämma lämplig modell och konfiguration, inklusive:

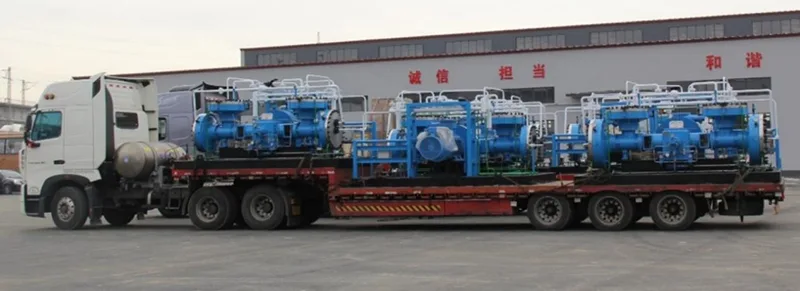

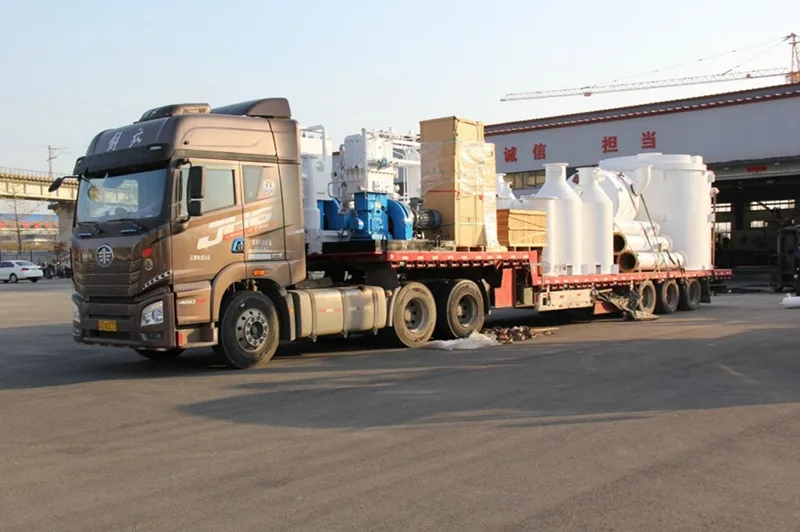

Från Jinding Workshop till Jobsite

För industriutrustning är leverans en del av utrustningsförsörjningen snarare än en eftertanke. Efter att kompressorn är klar och förberedd för leverans hanteras enheten enligt dess dimensioner och vikt, säkras för transport och lastas för leverans till kundens plats.

För utländska projekt bör det slutliga packnings- och transportarrangemanget bekräftas enligt kompressorkonfigurationen, fraktvägen och destinationskraven.

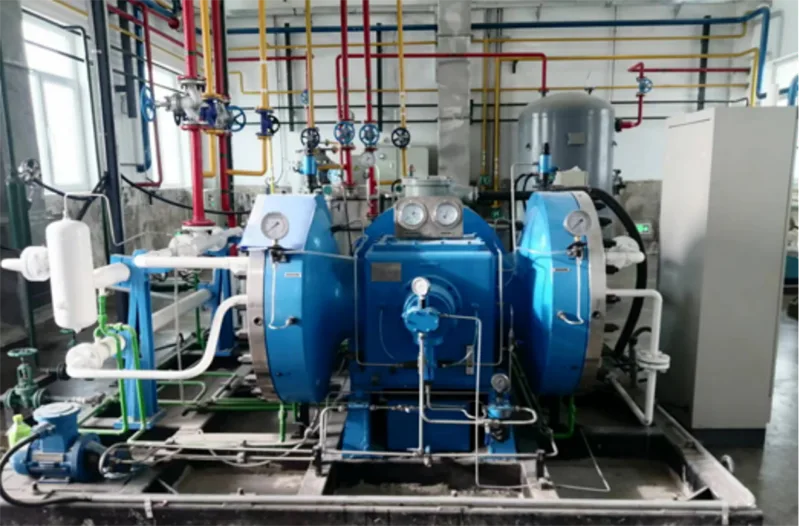

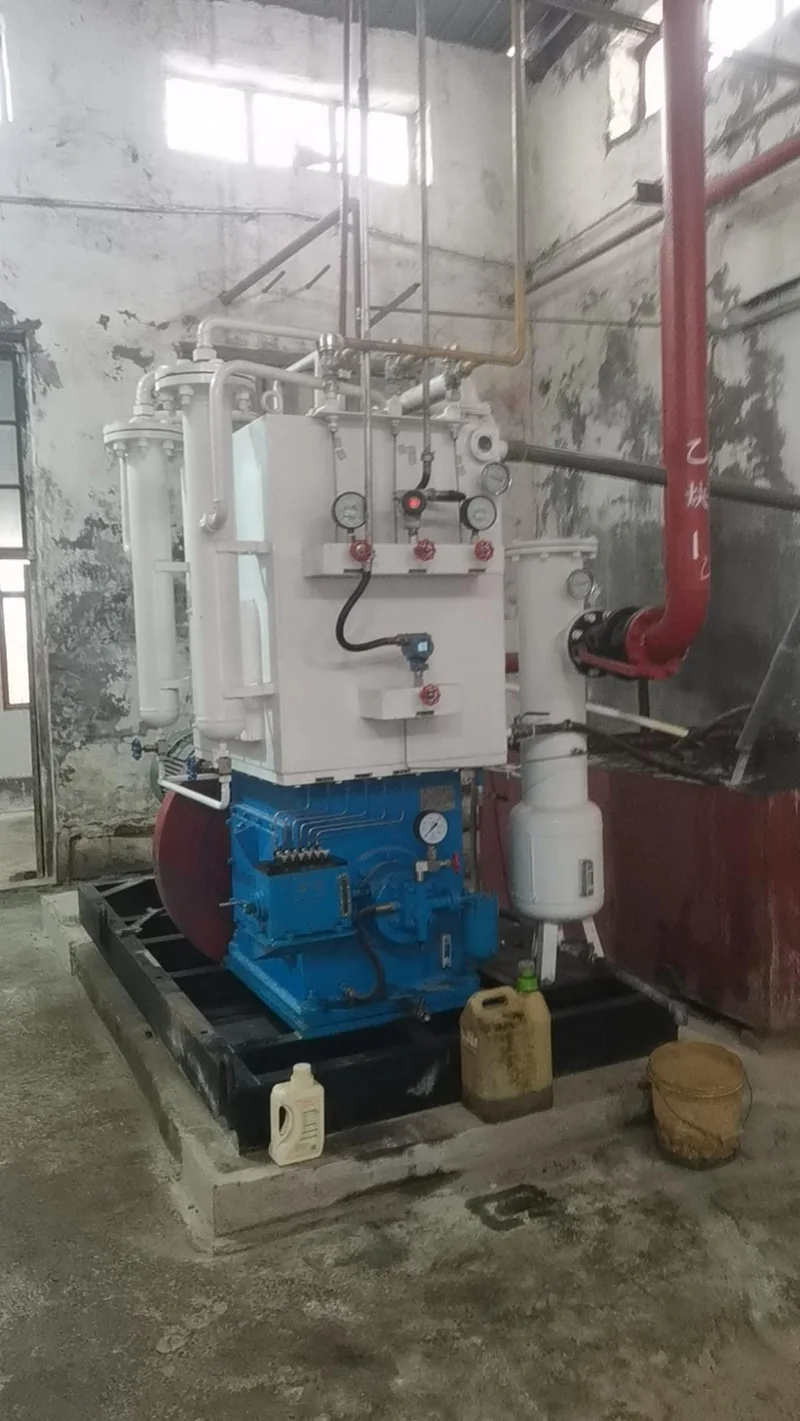

Där GZ3 används

GZ3 membrankompressor kan övervägas för gassystem som involverar:

· Gaskompression med hög renhet

·Specialförsörjningssystem för gas

· Inert gastrycksättning

·Sällsynt och värdefull gashantering

·Kemisk processgas

·Petrokemiska gassystem

· Brandfarlig och explosiv gastjänst

· Hantering av giftig gas

·Frätande gaskompression

·Högtrycksgasutrustning

·Laboratorie- och gastestsystem

FAQ

1. Vilka flödeshastigheter finns tillgängliga i GZ3-serien?

De medföljande modellerna sträcker sig från 12 till 240 Nm³/h. Det finns också en 60–90 Nm³/h intervallkonfiguration listad som GZ3-60～90/7～10-60.

2. Vilket är det maximala utloppstrycket för de listade GZ3-modellerna?

Det högsta listade avgastrycket är 44,1 MPa för GZ3-40/70-450. GZ3-12/36-410 når 40,2 MPa.

3. Kan GZ3 fungera med en trycksatt gaskälla?

Ja. Flera modeller har trycksatta sugförhållanden. GZ3-90/100-340 är till exempel specificerad med 9,8 MPa sugtryck.

4. Är GZ3 lämplig när gasen måste förbli fri från kompressorolja?

Membranet separerar gaskammaren från oljesystemet, vilket förhindrar direktkontakt mellan den komprimerade gasen och smörjoljan.

5. Hur väljer jag mellan en högflödes- och högtrycksmodell av GZ3?

Börja med erforderligt gasflöde, jämför sedan det faktiska sugtrycket och erforderligt avgastryck. En högflödesapplikation vid en liten tryckökning är en annan kompressordrift än en lågflödesapplikation som kräver tiotals MPa vid utloppet.

6. Vad ska jag skicka till Jinding för en GZ3 offert?

Ange gasens namn och sammansättning, flödeshastighet, sugtryck och temperatur, erforderligt avgastryck, driftsförhållanden och eventuella särskilda krav på renhet, material, tätning eller hantering av farlig gas. Jinding kan sedan bestämma lämplig GZ3-konfiguration.
