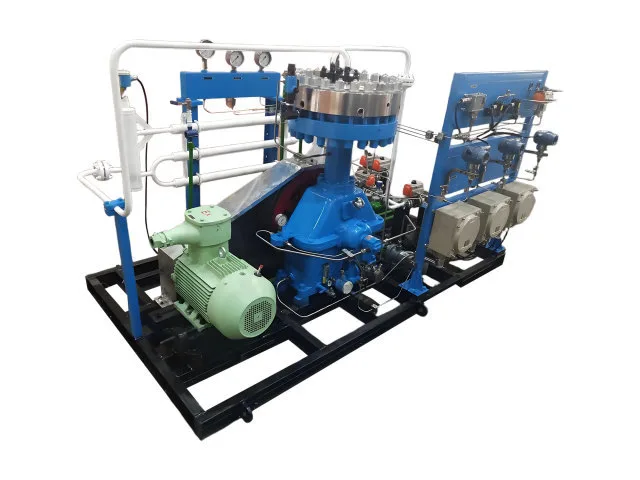

GZ2 membrankompressor

Gaskompression i specialgasapplikationer kräver mer än ett lämpligt tryckförhållande. Kompressionskammaren måste förbli ren, gasbanan måste vara ordentligt tätad och hydraulsystemet måste bibehålla de förhållanden som krävs för membranrörelse. GZ2 membrankompressor använder en Z-formad nivå 1-konfiguration där motorn driver vevaxeln och vevstaken, kolven verkar på hydrauloljan och hydrauloljan driver membranet genom sin fram- och återgående rörelse. Inlopps- och avgasventiler styr gasflödet genom varje kompressionscykel, medan kompensationsoljesystemet bibehåller den erforderliga oljevolymen i cylindern.

Hur GZ2 upprätthåller stabil membrankompression

Motorn överför kraft till vevaxeln genom en remskiva. Vevaxeln och vevstaken omvandlar sedan roterande rörelse till fram- och återgående rörelse av kolven i oljecylindern.

Rörelse av kolven ändrar hydrauloljetrycket bakom membranet. Membranet följer denna tryckförändring och rör sig fram och tillbaka inuti cylinderhuvudet. Under sugslaget expanderar gaskammaren och drar in mediet genom insugningsventilen. Under kompressionsslaget minskar kammarvolymen och gasen komprimeras innan den lämnar avgasventilen.

Själva gasen förblir på motsatt sida av membranet från hydrauloljan. Detta arrangemang tillåter det mekaniska driv- och smörjsystemet att fungera utan att smörjolja placeras direkt i den komprimerade gasbanan.

Oljekompensation under kontinuerlig drift

En liten mängd hydraulolja kan förloras under normal kolvrörelse genom spelet runt kolvringen, cylinderväggen och ringspåret. Om denna förlust inte kompenseras kan de hydrauliska förhållandena som krävs för korrekt membranrörelse gradvis förändras.

GZ2 membrankompressor använder en kompensationsoljepump för att fylla på oljan under membransugningsprocessen. Pumpen tillför något mer olja än den förväntade läckagemängden. Överskottsoljan återförs till vevhuset genom en tryckregleringsventil, som styr oljetrycket vid slutet av kompressionsslaget.

Detta oljekompensationsarrangemang hjälper till att upprätthålla den hydrauloljevolym och det tryck som krävs för stabil membrandrift under kontinuerlig kompressorservice.

Gasrenhet och tätning

Membranet separerar cylindern helt från oljecylindern. Det komprimerade mediet kommer därför inte i direkt kontakt med smörjolja, vilket minskar risken för oljeförorening i gasströmmen.

Kompressionskammaren bildas av cylinderhuvudets yta och membran som ett slutet hålrum. Tillsammans med insugs- och avgasventilarrangemanget ger detta en kontrollerad gasbana och god tätningsprestanda.

Dessa egenskaper är särskilt användbara för gaser vars renhet, inneslutning eller kompatibilitet måste kontrolleras noggrant, inklusive hög renhet, sällsynta och värdefulla, frätande, giftiga, brandfarliga och explosiva gaser.

Teknisk konfiguration

Gasservice och industripassning

GZ2 membrankompressor passar gassystem där kompressionsprocessen måste upprätthålla en ren gasbana och kontrollerad inneslutning. Membranet separerar det komprimerade mediet från hydrauloljan, vilket gör kompressorn lämplig för tillämpningar som involverar högrenhet och specialgaser samt utvalda farliga eller korrosiva medier.

Vanliga tjänsteområden inkluderar gasförsörjning med hög renhet, specialgasbehandling, sällsynt och värdefull gashantering, kemisk och petrokemisk produktion, laboratoriegassystem, gastestutrustning och högtrycksgasprocesser. För brandfarliga, explosiva, giftiga eller korrosiva gaser bör den slutliga konfigurationen bekräftas mot den faktiska gassammansättningen och driftsförhållandena.

Information som krävs för GZ2-val

När du begär en GZ2 membrankompressor från Jinding, vänligen ange följande driftsinformation:

Insugstryck och insugningstemperatur

Erforderligt avgastryck

Erforderlig volymetrisk flödeshastighet

Komprimerat medium

Drifts- och installationskrav

Gassammansättning och fysikaliska/kemiska egenskaper för specialmedia

För gaser med frätande, giftiga, brandfarliga, explosiva eller på annat sätt ovanliga egenskaper är fullständig mediuminformation viktig för att utvärdera materialkompatibilitet och lämplig kompressorkonfiguration.

FAQ

1. Hur håller GZ2 smörjolja borta från den komprimerade gasen?

Membranet bildar en komplett barriär mellan gaskammaren och oljecylindern. Gasen stannar kvar i kompressionskammaren och kommer inte direkt i kontakt med hydraul- och smörjoljan.

2. Varför använder GZ2 en kompensationsoljepump?

En liten mängd olja kan förloras från oljecylindern under normal kolvdrift. Kompensationsoljepumpen fyller på denna förlust och tillför något mer olja än det förväntade läckaget. Överskottsolja återförs genom tryckregleringsventilen.

3. Är GZ2 lämplig för högrena gaser?

Ja. Membranet separerar den komprimerade gasen från smörjsystemet, vilket hjälper till att förhindra att smörjolja kommer in i gasbanan. Detta gör GZ2 lämplig för många applikationer med hög renhet och specialgas.

4. Vilka gaser kan komprimeras av GZ2?

De specificerade medierna inkluderar högrena gaser, inerta gaser, brandfarliga och explosiva gaser, giftiga gaser och andra specialgaser. Sällsynta, värdefulla, frätande och högtrycksgaser kan också övervägas efter kontroll av deras specifika egenskaper.

5. Använder GZ2 enstegskomprimering?

Ja. GZ2 använder en nivå 1 enstegskonfiguration med ett Z-format strukturellt arrangemang.

6. Vilken information behövs innan du beställer en GZ2 membrankompressor?

Jinding kräver inloppstryck och temperatur, avgastryck, erforderlig flödeshastighet, gassammansättning och driftskrav. För speciella gaser bör även fysikaliska och kemiska egenskaper tillhandahållas så att kompressorns konfiguration kan utvärderas korrekt.
