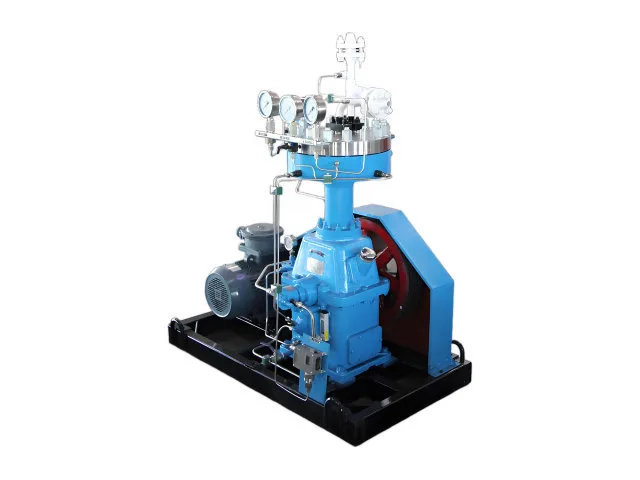

GZ1 membrankompressor

Ett membran separerar kompressionskammaren från hydraul- och smörjsystemet inuti GZ1 membrankompressorn. Gas komprimeras av membranets rörelse snarare än av en kolv som verkar direkt i gaskammaren, vilket håller oljan borta från gasvägen. Som enstegskompressor är GZ1 tillgänglig i konfigurationer som sträcker sig från lågflödeshögtrycksservice till högreflödestillämpningar med måttliga tryckförhållanden. Valet baseras på den faktiska kombinationen av gasflöde, sugtryck, avgastryck, temperatur och gasegenskaper.

Produktmodell och huvudparametrar

Vilka gaskompressionsproblem kan GZ1 lösa?

Förhindra oljekontakt med den komprimerade gasen

För gassystem med hög renhet kan det vara viktigare att upprätthålla gasens renhet än att bara uppnå det erforderliga utloppstrycket. GZ1 använder ett membran för att separera gaskammaren från hydraul- och smörjsektionerna. Den komprimerade gasen blir därför kvar på gassidan av membranet istället för att passera genom en oljesmord kompressionskammare.

Denna konfiguration är användbar där oljeöverföring kan påverka gaskvaliteten, nedströmsutrustning eller själva processen.

Högt tryck vid relativt lågt gasflöde

Vissa gassystem kräver en avsevärd tryckökning utan att kräva en stor gasgenomströmning. GZ1-konfigurationer täcker denna typ av drift, inklusive modeller som GZ1-3/10–160, GZ1-5/13–200 och GZ1-20/10–500.

GZ1-20/10–500 är till exempel specificerad för 20 Nm³/h med 1 MPa sugtryck och 49 MPa avgastryck. Val av modell beror fortfarande på gasens faktiska egenskaper och driftsförhållanden.

Matcha olika uppströmstryckförhållanden

GZ1-serien är inte begränsad till lufttryckssugning. Tillgängliga modeller inkluderar inloppstryck från lågtrycksförhållanden till kraftigt trycksatta gaskällor, inklusive konfigurationer på 1,0, 1,3, 3,0, 5,0, 13,0 och 14,0 MPa.

Detta ger ingenjörer fler alternativ när de integrerar kompressorn med en befintlig gasförsörjning, lagringskärl eller processledning.

Hantering av speciella och farliga gaser

Gaser med hög renhet, inerta gaser, brandfarliga och explosiva gaser, giftiga gaser och andra specialgaser kräver lämplig tätning, material och driftskontroller. Membrankompressionsprincipen ger en stängd gaskammare och separerar gasen från smörjsystemet.

För speciella medier måste gassammansättningen och fysikaliska och kemiska egenskaper ses över innan kompressorkonfigurationen bekräftas. Materialkompatibilitet och driftsförhållanden är en del av urvalsprocessen.

Välja en kompressor runt den faktiska processen

En kompressormodell kan inte väljas exakt från enbart flödeshastighet. Två system med samma gasflöde kan kräva helt olika kompressorkonfigurationer om deras sugtryck, utloppstryck, gassammansättning eller driftstemperatur skiljer sig åt.

Jinding kan utvärdera fullständiga driftsdata och rekommendera en lämplig GZ1-konfiguration baserat på erforderligt gasflöde och tryckförhållanden.

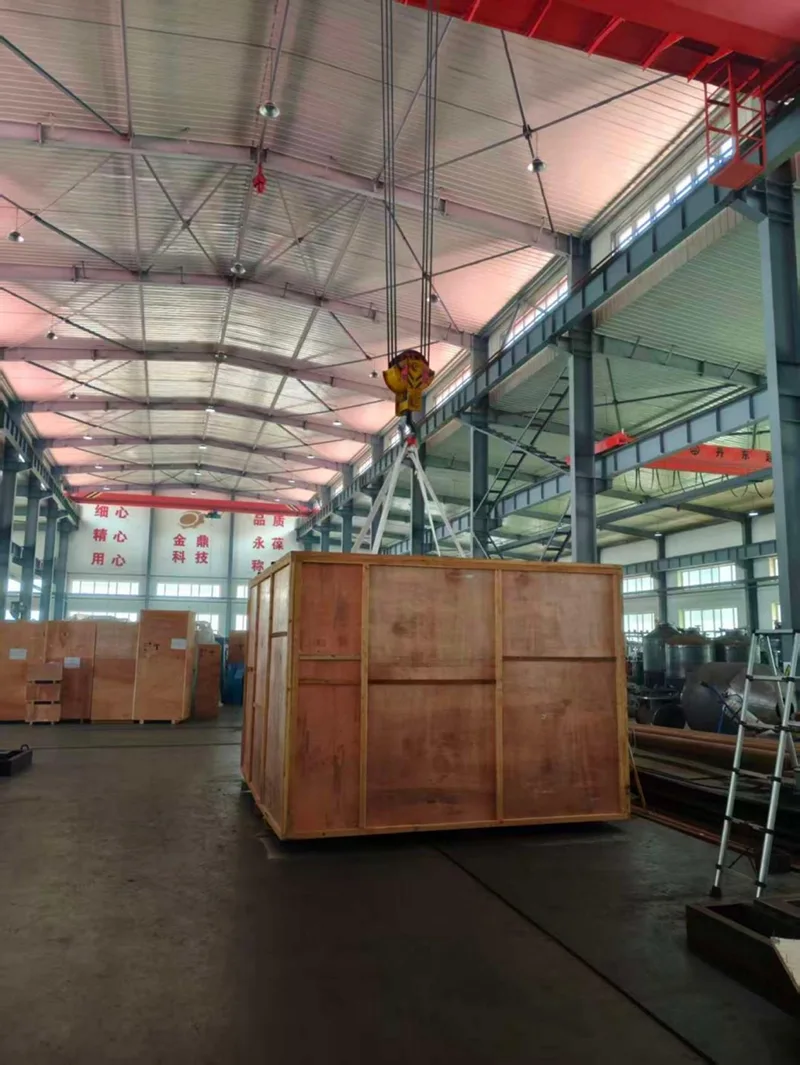

Packning, lastning & leverans

Jinding hanterar förberedelse och leverans av membrankompressorer enligt utrustningens konfiguration och transportkrav. Före transport förbereds kompressorn för lastning och utrustningsarrangemanget kontrolleras mot fraktkraven.

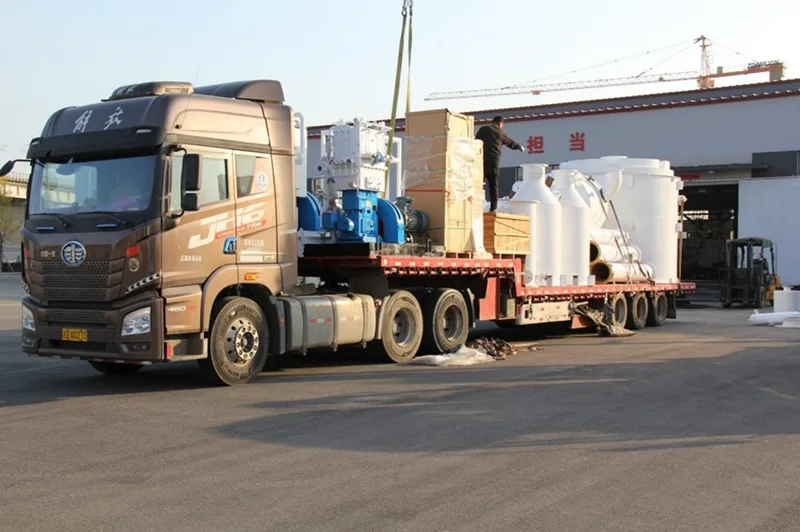

För större industriella kompressorenheter kräver lastning och transport lämpliga lyftarrangemang och säker positionering under transport. Leveransprocessen kan koordineras enligt utrustningens dimensioner, destination och kundkrav.

FAQ

1. Vilka gaser kan GZ1 membrankompressorn komprimera?

GZ1-konfigurationer kan användas för gaser med hög renhet, inerta gaser, brandfarliga och explosiva gaser, giftiga gaser och andra specialgaser. Den faktiska gassammansättningen måste ses över innan material och kompressorkonfiguration väljs.

2. Vilket är det maximala avgastrycket för GZ1-serien?

Bland de medföljande modellerna når GZ1-20/10–500 ett avgastryck på 49 MPa. Andra modeller täcker olika tryckområden, så lämplig modell bör väljas enligt de erforderliga flödes- och inloppsförhållandena.

3. Kan GZ1 komprimera högrena gaser utan oljeförorening?

Membranet separerar gaskammaren från hydraul- och smörjsektionerna, så den komprimerade gasen kommer normalt inte i direkt kontakt med smörjolja. Detta gör konfigurationen lämplig för många applikationer med hög renhet.

4. Kan GZ1 användas för brandfarliga eller giftiga gaser?

Ja, GZ1-serien kan konfigureras för utvalda brandfarliga, explosiva och giftiga gastillämpningar. Eftersom gasegenskaperna varierar avsevärt bör gassammansättning, driftstryck, temperatur och relevanta fysikaliska och kemiska data tillhandahållas innan valet.

5. Hur väljer jag rätt GZ1-modell?

Börja med önskat flöde, sugtryck och avgastryck. Gassammansättning, inloppstemperatur och driftkrav är också viktiga. Jinding kan sedan matcha dessa villkor med tillgängliga GZ1-konfigurationer.

6. Vilken information ska jag ge när jag begär en GZ1 offert?

Ange inloppstryck och temperatur, erforderligt avgastryck, volymflöde, komprimerat medium och driftskrav. För specialgaser, tillhandahåll gassammansättningen och relevanta fysikaliska och kemiska egenskaper så att kompressorkonfigurationen kan utvärderas korrekt.
