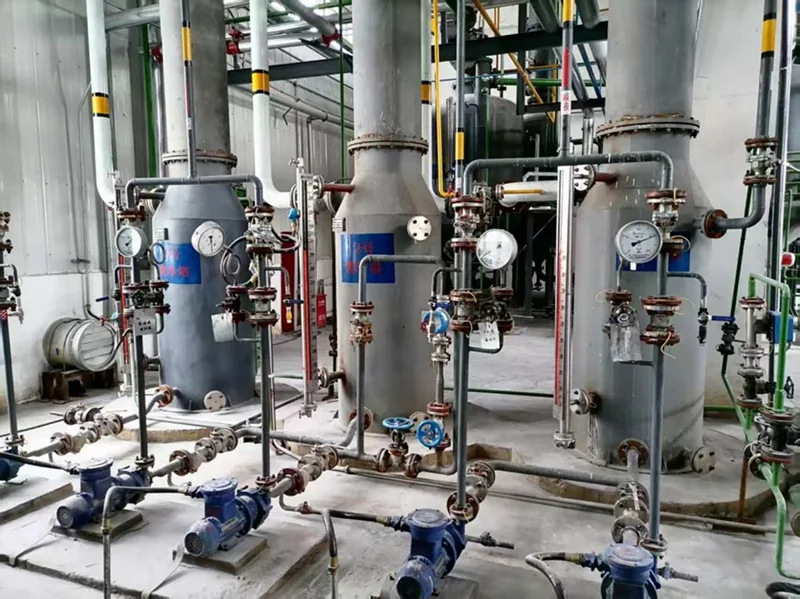

Spray Purification Neutralization System

Spray Purification Neutralization System installeras nedströms acetylengeneratorn för att rengöra råacetylen innan ytterligare lagring eller komprimering. Istället för att förlita sig på koncentrerad svavelsyra som primärt reningsmedium, använder processen natriumhypokloritlösning i två rengöringssteg och natriumhydroxidlösning för slutlig neutralisering. Arrangemanget tillhandahåller separata behandlingssteg för olika föroreningar samtidigt som gasreningsprocessen hålls vid relativt låg temperatur och tryck. Efter rening lämnar den behandlade acetylenen neutraliseringstornet och kan ledas till en gashållare eller ett acetylenkompressionssystem.

Acetylengasreningsprocess

Råacetylen kommer in i det första rengöringstornet, där det bringas i kontakt med en lågkoncentrerad natriumhypokloritlösning. Detta steg börjar avlägsnandet av föroreningar som överförs från acetylengenereringsprocessen.

Gasen går sedan till det andra reningstornet, där en högre koncentration natriumhypokloritlösning ger ytterligare rening. Fosfin och svavelväte är bland de föroreningar som riktas mot under skrubbningsstegen med natriumhypoklorit.

Efter hypokloritbehandlingen kommer acetylenen in i neutraliseringstornet. Natriumhydroxidlösning cirkuleras här för att avlägsna sur dimma och neutralisera sura komponenter som finns kvar i gasströmmen.

När behandlingen är avslutad kommer den renade acetylenen ut från toppen av neutraliseringstornet och fortsätter till gashållaren eller nedströms kompressionsprocessen.

Vätskeberedningen och cirkulationsarrangemanget är också en del av processdesignen. Färsk natriumhypokloritlösning tillförs först till det sekundära rengöringstornet. Eftersom dess koncentration minskar under drift, kan lösningen sedan överföras för användning i det primära rengöringstornet. Varje torn använder en cirkulationspump för att hålla kontakten mellan gasen och reningsvätskan.

Hur reningssystemet hanterar olika föroreningar

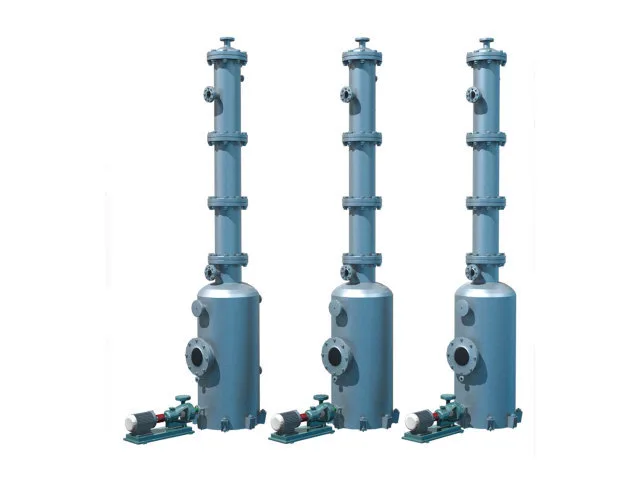

Arrangemanget med tre torn ger varje behandlingssteg en definierad roll.

Detta stegvisa tillvägagångssätt utnyttjar också reningsvätskan bättre. Istället för att skicka nyberedd hypokloritlösning direkt till det första steget och kassera den efter att dess koncentration sjunker, införs lösningen vid det sekundära rengöringssteget först och används sedan i det primära steget när dess koncentration minskar.

Fördelar för kontinuerlig acetylenproduktion

Drift med låg temperatur och lågt tryck

Reningsprocessen arbetar under relativt milda temperatur- och tryckförhållanden. Detta minskar driftsbördan på reningsdelen och stödjer en säkrare hantering av acetylengas.

Automatisk vätskehantering

Spray Purification Neutralization System kan utrustas för kontinuerlig automatisk påfyllning av reningsvätska och automatisk utmatning av restvätska. Detta minskar behovet av frekventa manuella ingrepp och gör utrustningen lämplig för kontinuerliga produktionslinjer.

Lägre renings-vätskekoncentration efter användning

Efter service kan natriumhypokloritlösningen nå en mycket låg koncentration, med pH närmar sig neutrala förhållanden. Beroende på anläggningens process- och miljöledningskrav kan vätskan återanvändas eller hanteras som en del av anläggningens etablerade reningssystem.

Lägre reningskostnad

Natriumhypoklorit är relativt billigt jämfört med traditionella reningsmedier för koncentrerad svavelsyra. För anläggningar som är i drift kontinuerligt kan valet av reningskemi därför ha en direkt effekt på driftskostnader och krav på vätskehantering.

Renare gas för nedströms kompression

Neutraliseringssteget tar bort sur dimma och hjälper till att förhindra att sura eller alkaliska komponenter transporteras in i nedströms gassystemet. Renare acetylen som kommer in i kompressorn kan bidra till att minska inverkan av frätande eller reaktiva föroreningar på kompressorns komponenter och livslängd.

Vem detta system passar

Spray Purification Neutralization System är främst relevant för projekt där acetylen genereras från kalciumkarbid och måste renas före lagring, fyllning eller kompression. Typiska upphandlingssituationer inkluderar:

·Acetylenproduktionsanläggningar som kräver en dedikerad reningssektion efter generatorn.

·Industriella gastillverkare som tillverkar acetylen för kommersiell leverans.

· Kalciumkarbidacetylenanläggningar som uppgraderar eller utökar sin gasreningsprocess.

·Acetylenpåfyllnings- och distributionsanläggningar där renad gas därefter komprimeras eller lagras.

·Anläggningar med acetylenkompressorer nedströms, där avlägsnande av sur dimma och andra föroreningar är viktigt före kompression.

·Befintliga anläggningar som granskar svavelsyrarening, särskilt där en natriumhypokloritbaserad reningsprocess övervägs som ett alternativ.

FAQ

1. Vilka föroreningar kan Spray Purification Neutralization System ta bort från oren acetylen?

Natriumhypokloritrengöringsstegen används för att avlägsna föroreningar som fosfin och svavelväte. Följande natriumhydroxidneutraliseringssteg behandlar sur dimma och andra sura komponenter som finns kvar i gasen.

2. Varför använder systemet två rengöringstorn av natriumhypoklorit?

Tvåstegsarrangemanget gör att olika lösningskoncentrationer kan användas vid olika punkter i reningsprocessen. En lösning med högre koncentration används i det sekundära städtornet, medan den lägre koncentrationslösningen därefter används i det primära tornet.

3. Varför tillförs färsk natriumhypokloritlösning till det andra tornet först?

Det sekundära tornet kräver en lösning med högre koncentration för sin reningsuppgift. Eftersom lösningskoncentrationen minskar under drift, kan den flyttas till det primära tornet för vidare användning, vilket gör att reningsvätskan utnyttjas bättre.

4. Vilken funktion har neutraliseringstornet?

Neutraliseringstornet använder natriumhydroxidlösning för att avlägsna sur dimma och neutralisera sura komponenter innan acetylengasen lämnar reningssystemet.

5. Kan reningssystemet fungera kontinuerligt?

Ja. Systemet kan innefatta automatisk påfyllning av reningsvätska och automatisk utmatning av restvätska, vilket stödjer kontinuerlig acetylenproduktion och minskar manuellt vätskehanteringsarbete.

6. Hur gynnar systemet en acetylenkompressor?

Neutraliseringssteget hjälper till att förhindra att sura eller alkaliska komponenter kommer in i nedströms kompressionssektionen. Renare gasförhållanden kan minska föroreningar och korrosiva effekter på kompressorkomponenter.
