Acetylen automatiskt säkerhetsövervakningssystem

Acetylen Automatic Safety Monitoring System ger centraliserad övervakning av utrustning och säkerhetsförhållanden genom hela en acetylenproduktionsprocess. Beroende på anläggningskonfigurationen kan övervakningsfunktioner täcka hjälputrustning som vattentätningar, reningsverk och högtryckstorkar, tillsammans med andra relevanta processenheter. PLC-systemet behandlar driftinformation i realtid, hanterar konfigurerade larm- och kontrollfunktioner och registrerar övervakningsdata. Operatörer kan se produktionsprocessen och använda tillgängliga funktioner via en LCD-pekskärm, med gränssnittet presenterat som ett 3D-processflödesschema. Det övergripande övervakningsomfånget och automatiseringsgraden bestäms utifrån kundens utrustnings- och styrkrav.

Övervakning av omfattning och PLC-kontroll

Systemet övervakar utvalda driftsförhållanden och säkerhetsrelaterade statusar för utrustning som används i acetylenproduktion. Beroende på processkonfigurationen kan övervakningsomfånget inkludera:

• Vattentätningar
• Acetylenreningsutrustning
• Högtryckstorkar
• Annan hjälputrustning som kräver centraliserad övervakning
• Projektspecifika driftsparametrar och säkerhetsvillkor

Utvalda utrustningssignaler och driftsinformation är integrerade i en central PLC-plattform, vilket gör att operatörer kan granska relevanta förhållanden över hela produktionslinjen från ett kontrollgränssnitt.

PLC-systemet stöder realtidsövervakning, larmhantering och de automatiska styrfunktionerna som specificeras för projektet. När en övervakad parameter eller utrustningsstatus når ett konfigurerat larmtillstånd, kan systemet meddela operatören. Där automatisk styrning eller förreglingsfunktioner ingår kan PLC:n utföra motsvarande åtgärder enligt den godkända styrlogiken.

Övervakningspunkterna, larmtröskelvärdena och förreglingssvaren bestäms av kundens processdesign, utrustningskonfiguration och tillämpliga säkerhetskrav. De bör inte antas vara identiska för varje acetylenanläggning.

Operatörsgränssnitt och dataregistrering

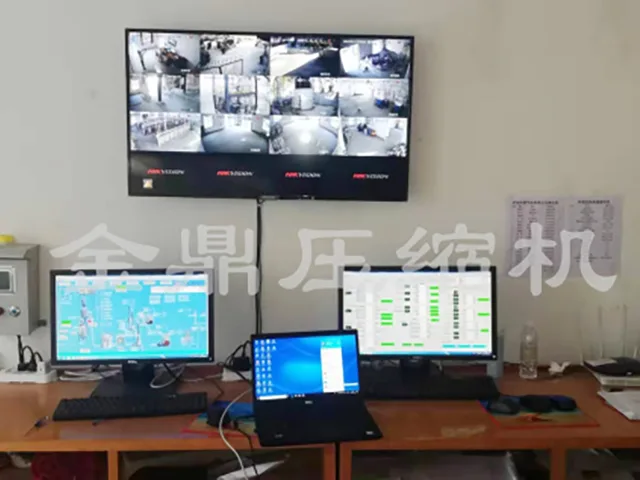

Operatörsgränssnittet har en LCD-pekskärm med en 3D-processflödesdisplay. Den presenterar produktionsprocessen och ansluten utrustning visuellt, vilket hjälper operatörer att granska övervakningsinformation och få tillgång till funktionerna som tillhandahålls av kontrollkonfigurationen utan att enbart förlita sig på separata numeriska avläsningar eller individuella utrustningsskärmar.

PLC-systemet kan också automatiskt registrera konfigurerade övervakningsdata och larmhändelser. Auktoriserad personal kan komma åt den lagrade informationen för att granska utrustningens driftsförhållanden och undersöka onormala händelser, vilket ger historiska referenser utöver manuella anteckningar eller operatörsminne.

Tillgängliga visningsfunktioner, inspelade data och registreringslagring beror på systemkonfigurationen.

Anpassad övervakning och automationskonfiguration

Jinding konfigurerar övervakningsomfånget och automationsnivån enligt kundens processarrangemang, extrautrustning och driftskrav. Systemet är inte begränsat till en enda fast konfiguration.

Anpassning kan omfatta följande områden:

Vem är detta system lämpligt för?

Systemet är relevant för kunder som behöver centraliserad övervakning och automatisering för en acetylenproduktionslinje, inklusive:

· Acetylenproduktionsanläggningar som kräver centraliserad säkerhetsövervakning

· Industriella gastillverkare som driver acetylenrelaterad produktionsutrustning

· Nya anläggningsprojekt där övervakning och automatisk styrning införlivas i processdesignen

· Befintliga anläggningar som genomgår automationsuppgraderingar

· Anläggningar med flera hjälpenheter som måste övervakas från en gemensam kontrollplattform

· Kunder som behöver skräddarsydda PLC-övervaknings- och förreglingsfunktioner

För upphandling är den mest användbara informationen befintligt eller planerat processflöde, utrustningslista, erforderliga övervakningspunkter, larmkrav och önskad nivå av automatisk styrning.

FAQ

1. Vad övervakar Acetylen Automatic Safety Monitoring System?

Den övervakar relevant utrustning och säkerhetsförhållanden i acetylenproduktionsprocessen. Beroende på projekt kan detta inkludera vattentätningar, renare, högtryckstorkar och annan hjälputrustning.

2. Hur utför systemet realtidsövervakning?

De konfigurerade övervakningssignalerna hanteras via PLC-styrsystemet. Driftinformation kan visas för operatörer i realtid, medan konfigurerade larm- och kontrollfunktioner hanteras genom samma system.

3. Kan systemet automatiskt reagera på onormala förhållanden?

Ja, där automatisk styrning eller förreglingsfunktioner ingår i projektkonfigurationen. Det specifika svaret beror på kundens processkrav och överenskomna styrlogik.

4. Hur interagerar operatören med systemet?

Systemet använder en LCD-pekskärm med ett 3D-processflödesgränssnitt. Operatörer kan se produktionsprocessen, kontrollera övervakade förhållanden och få tillgång till kontrollfunktionerna som är inbyggda i systemet.

5. Sparas övervaknings- och larmposter automatiskt?

Ja. Övervaknings- och larmdata kan registreras automatiskt och nås senare för granskning.

6. Är PLC-övervakningssystemet en fast standardkonfiguration?

Nej. Övervakningens omfattning och automatiseringsgrad kan anpassas efter kundens utrustning, processarrangemang och kontrollkrav.

7. Kan vattentätningar, renare och högtryckstorkar inkluderas?

De kan inkluderas när deras övervaknings- och kontrollfunktioner är en del av projektkraven. Den slutliga omfattningen beror på utrustningens konfiguration och tillgängliga övervakningssignaler.

8. Vilken information behövs för en offert för övervakningssystem?

Kunder bör tillhandahålla acetylenprocessflödet, utrustningslista, nödvändiga övervakningspunkter, larmkrav, krav på automatisk styrning eller förregling och information om eventuella befintliga kontrollsystem för eftermonteringsprojekt.
