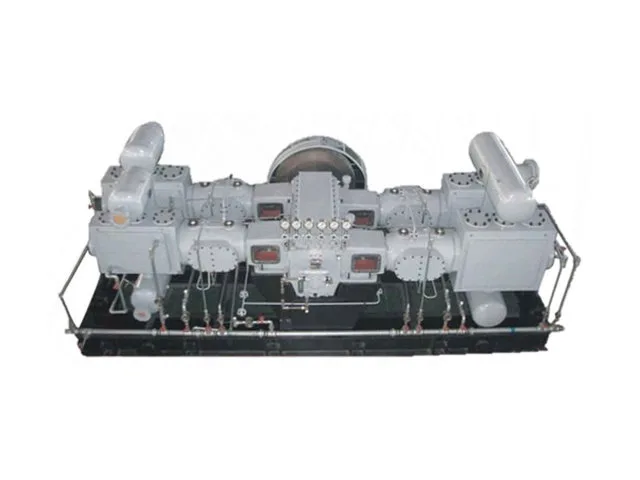

M Typ kolvkompressor

M Olika cylinderarrangemang kan också väljas beroende på erforderligt utloppstryck, gasegenskaper, flödesbehov och processförhållanden. Den maximala kompressionsnivån är fyra steg.

För petrokemiska anläggningar och industriella gassystem som hanterar stora gasvolymer, bestäms kompressorval vanligtvis av hela driften snarare än av enbart tryck. M Type-sortimentet är därför konfigurerat kring de faktiska processkraven för varje projekt.

Huvudsakliga tekniska parametrar

Den symmetriska balansstrukturen

Det symmetriska balansarrangemanget är en av de definierande egenskaperna hos kolvkompressorn av typ M.

Under fram- och återgående kompression genererar kolven och anslutningskomponenterna kontinuerligt tröghetskrafter. När kompressorkapaciteten och drivkraften ökar, blir kontroll av dessa krafter allt viktigare för maskinens totala drift. Det symmetriska arrangemanget hjälper till att balansera de fram- och återgående komponenternas rörelser och stöder mjukare drift under stora industriella kompressionsbelastningar.

I kombination med den inbyggda kompressorkroppen ger detta strukturella arrangemang en stabil mekanisk grund för högeffektapplikationer.

Den smidda stålvevaxeln används för att motstå transmissionsbelastningar som genereras under kontinuerlig drift, medan den semihydrauliska anslutningen mellan kolven och tvärhuvudet stöder transmissionssystemet som används i större kompressorkonfigurationer.

Vad stöder stabil långtidsdrift?

Inbyggd kompressorkropp

M-typen använder en integrerad kroppsstruktur för att ge styvhet för kompressoraggregatet och stödja inriktningen av de huvudsakliga mekaniska komponenterna.

Smidd stålvevaxel

En smidd stålvevaxel används för transmissionssystemet. Denna konstruktion är lämpad för de belastningsförhållanden som är förknippade med gaskompression med hög effekt.

Kontrollerad drifthastighet

Beroende på konfigurationen arbetar kompressorer av M-typ inom ett varvtalsområde på cirka 300 till 490 r/min. Den valda hastigheten matchas med kompressormodellen och processdrift.

Teknik för omvänd smörjning

Transmissionssektionen använder omvänd smörjteknik för att stödja smörjkraven för de rörliga mekaniska komponenterna under drift.

Kolv- och tvärhuvudanslutning

Den semihydrauliska anslutningstekniken som används mellan kolven och tvärhuvudet utgör en del av kompressorns kraftiga mekaniska arrangemang.

Tillsammans stöder dessa strukturella egenskaper stabil drift i applikationer där kompressorn kan behövas för att hantera stora gasvolymer och ihållande industriell arbetsbelastning.

Smörjd eller oljefri cylinder — vilken konfiguration passar processen?

M-typ kolvkompressorserien inkluderar både smorda och oljefria cylinderkonfigurationer. Det lämpliga valet beror på komprimerad gas, processkrav, nedströmsutrustning och krav på gasrenhet.

Processgaser för kompressionsapplikationer av M-typ

M Type-serien är avsedd för petrokemiska och industriella gaskompressionsarbeten som involverar en rad processmedia. Tillämpliga gaser kan inkludera:

Väte:Används i vätebearbetning, raffinering och andra industriella gassystem, med konfigurationen som bestäms av erforderlig flödeshastighet och driftstryck.

Kväve:Används i industriell gasförsörjning, kväveöverföring och petrokemiska processsystem där specifika tryck- och kapacitetskrav måste uppfyllas.

Petroleumgas:Används vid kompression och överföring av petroleumgas, med val av utrustning baserat på gassammansättning och driftsförhållanden.

Lätta kolvätegaser:Lämpliga konfigurationer kan övervägas för att komprimera lätta kolväten i enlighet med deras fysikaliska egenskaper och processkrav.

Eten:Kompressionskraven beror på erforderlig genomströmning, tryckförhållande, gasegenskaper och processförhållanden.

Propylen:Används i propenbearbetning och relaterade petrokemiska system där kompressorn måste matcha de specificerade flödes- och tryckkraven.

Rich Gas:Appliceras i rikgaskompression och processgashantering, beroende på gassammansättningen och systemets driftsförhållanden.

Analytiska och andra specialgaser:Dessa applikationer kräver en bedömning av gassammansättning, fysikaliska och kemiska egenskaper, materialkompatibilitet och eventuella specifika renhets- eller säkerhetskrav innan utrustning väljs.

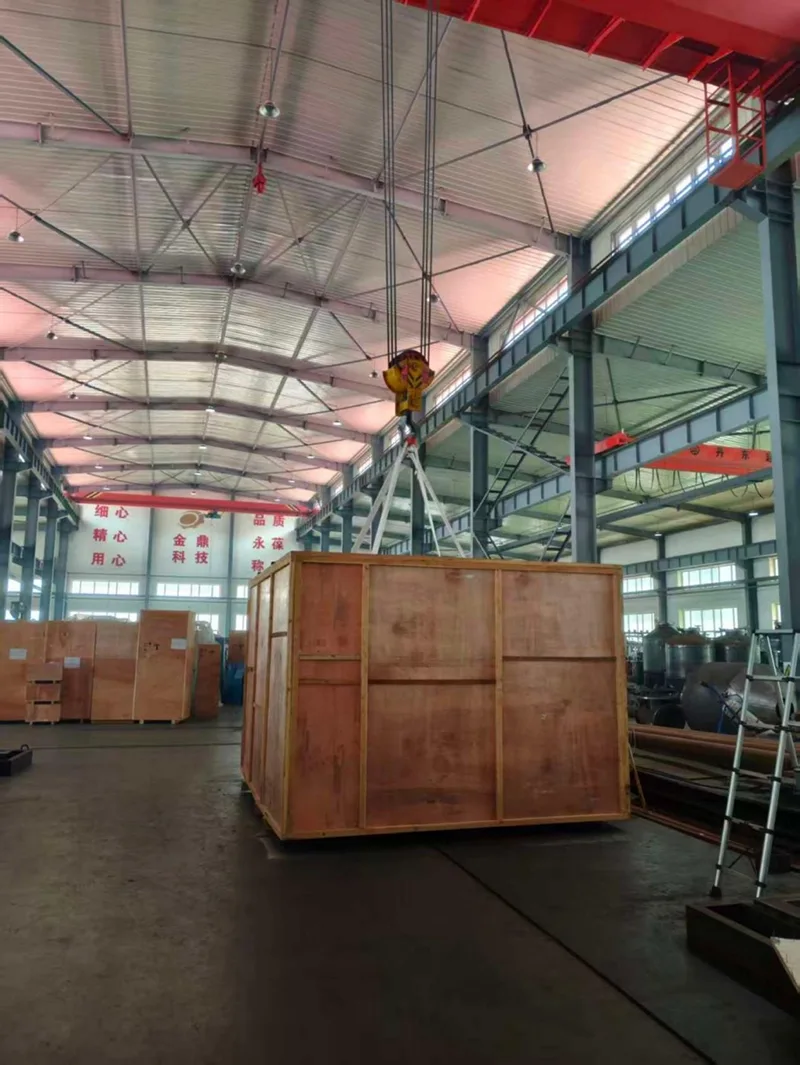

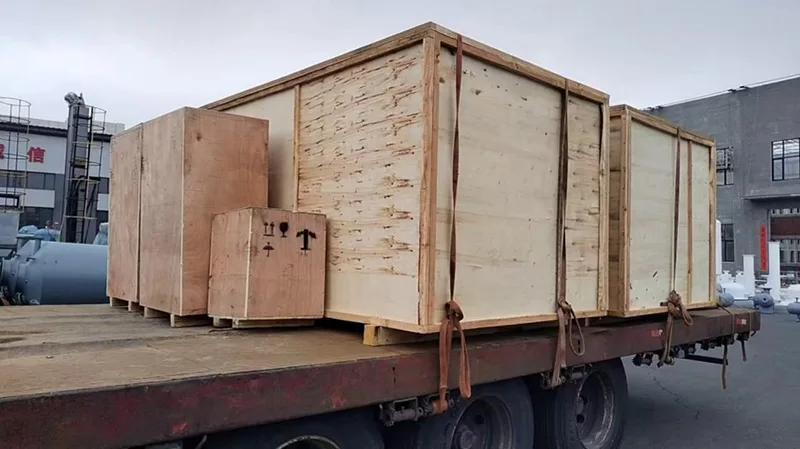

Jinding Logistics and Equipment Delivery Support

Stora industrikompressorer kräver mer än vanlig produktfrakt. Utrustningens dimensioner, vikt, transportförhållanden, lyftarrangemang och tillträde till platsen kan alla behöva beaktas före leverans.

För kunder som köper stora kolvkompressorer eller kompletta gaskompressionssystem kan leveransplaneringen koordineras med utrustningens konfiguration och projektkrav.

FAQ

1. Vad används en kolvkompressor av M-typ till?

M-typ kolvkompressor är designad för industriella gaskompressionsapplikationer som kräver lämplig flödeskapacitet och tryckprestanda. Beroende på konfigurationen kan den användas i kemisk bearbetning, petrokemisk verksamhet, gasbearbetning och andra industriella gassystem.

2. Vilka typer av gaser kan den komprimera?

De tillämpliga gasmedierna beror på kompressorns design, komponentmaterial, tätningsarrangemang och driftsförhållanden. Kunder bör tillhandahålla gassammansättning och relevanta egenskaper för att bekräfta materialkompatibilitet och utrustningens lämplighet.

3. Hur väljer jag rätt flödeshastighet och utloppstryck?

Val av modell bör ta hänsyn till erforderlig gasflödeshastighet, inloppstryck, målutloppstryck, gassammansättning och driftsförhållanden. Genom att tillhandahålla dessa parametrar kan ingenjörsteamet utvärdera en lämplig konfiguration.

4. Hur många kompressionssteg krävs?

Det antal steg som krävs beror på tryckförhållande, gasegenskaper, utloppstemperaturgränser och driftkrav. Flerstegskompression kan övervägas när processen kräver en avsevärd tryckökning.

5. Är kompressorn oljefri?

Smörjkraven beror på den specifika konfigurationen. Kunder bör bekräfta om cylindern och andra relevanta komponenter använder oljefria eller smorda konstruktioner, särskilt när processgaskontamination måste kontrolleras.

6. Vilket kylsystem använder det?

Kylningsarrangemanget beror på vald modell, kompressionssteg, gasegenskaper och driftsförhållanden. Lämplig kylkonfiguration bör bekräftas under den tekniska utvärderingen.

7. Kan kompressorn anpassas för specifika tillämpningar?

Utrustningens konfiguration kan utvärderas enligt projektkrav, inklusive gassammansättning, flödeshastighet, inlopps- och utloppstryck, drivarrangemang, material och hjälpsystem. Slutliga anpassningsalternativ beror på teknisk genomförbarhet och vald modell.

8. Vilken information behövs för val av modell och offert?

Ange gasmediet, erforderlig flödeshastighet, inloppstryck, målutloppstryck, driftstemperatur, arbetscykel, platsförhållanden och eventuella speciella säkerhets- eller materialkrav. Dessa detaljer hjälper ingenjörsteamet att bedöma applikationen och rekommendera en lämplig konfiguration.
