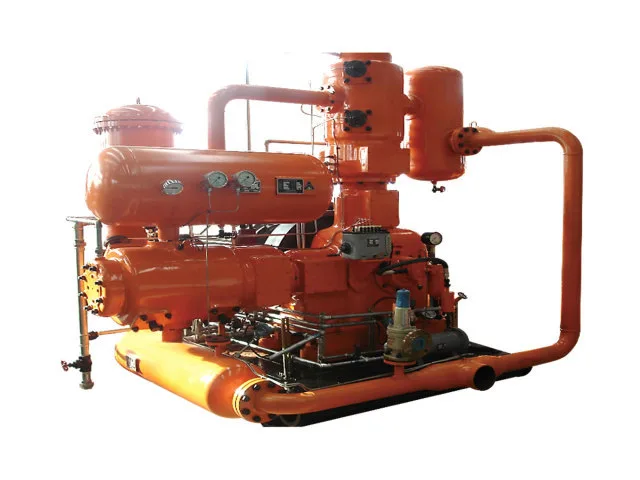

L Typ kolvkompressor

L-typ kolvkompressor är en kolvkompressor utvecklad för petrokemisk gasservice. Dess mekaniska arrangemang använder en integrerad maskinkropp, en segjärnsvevaxel och ett positivt smörjsystem för transmissionskomponenterna. Kolven och tvärhuvudet är förbundna med en gängad struktur.

Serien kan konfigureras för upp till två komprimeringssteg. Beroende på vald modell och gasen som komprimeras kan cylindern arbeta med oljefria eller oljesmorda arrangemang.

Vad finns inuti kompressorn?

Integrerad kroppsstruktur

Huvudkroppen utgör kompressorns strukturella bas. Vevaxeln, vevstaksmekanismen och andra rörliga komponenter arbetar inom en integrerad maskinstruktur.

Vevaxel av segjärn

Vevaxeln är tillverkad av segjärn och överför motorns roterande rörelse till den fram- och återgående kompressionsmekanismen.

Transmissionssmörjning

Smörjsystemet betjänar de mekaniska komponenterna som är involverade i kontinuerlig fram- och återgående drift och utgör en del av kompressorns normala driftsystem.

Kolv- och tvärhuvudanslutning

En gängad anslutning används mellan kolven och tvärhuvudet. Detta är en del av det mekaniska arrangemanget som används i kompressorstrukturen av L-typ och stödjer monteringen av de fram- och återgående komponenterna.

Grundläggande designsortiment

Kolvkompressorn av L-typ är byggd inom följande allmänna designområde:

·  Slaglängd: 180–240 mm

·  Hastighet: 420–590 r/min

·  Nominell kolvstångsspänning: 42–68 kN

·  Nominell kolvstångsbelastning: 42–68 kN

·  Köreffekt: 75–280 kW

·  Maximala komprimeringssteg: 2

·  Huvudapplikationsområde: Petrokemisk industri

Huvudsakliga tekniska parametrar

Var används kolvkompressorn av L-typ?

Vätesystem

Kraven på vätgaskompression kan variera beroende på flödeshastighet, systemtryck och nedströms processförhållanden. Val av kompressor bör baseras på de faktiska driftsparametrarna för vätgas.

Petrokemisk gasbearbetning

Petroleumgas, lätta kolväten, rik gas och andra processgaser kan kräva kompression under produktion, överföring eller processbehandling.

Kvävekompression

Kväve kan komprimeras för industriell processtillförsel och gasöverföringsapplikationer.

Eten- och propylensystem

Kompressorn av L-typ kan övervägas för processtillämpningar som involverar eten eller propen, under förutsättning att den faktiska gassammansättningen och driftskraven bekräftas.

Industriella gasanläggningar

Den tillgängliga kapaciteten och tryckintervallet kan också stödja industrigasprojekt som kräver en kolvkompressorkonfiguration.

Tillverkning och teknisk support från Jinding

Jinding har tillverkat industriella kompressorer och acetylenproduktionsutrustning sedan 1995.

Dess kompressorproduktsortiment inkluderar membrankompressorer, kolvkompressorer och vätskedrivna kompressorer. Företagets produktionsanläggningar omfattar bearbetning, montering, svetsning, målning, provning och teknisk utveckling.

För L-typ kolvkompressorprojekt kan Jinding tillhandahålla stöd som täcker utrustningsval, teknisk kommunikation, tillverkning och uppföljningsservice.

Vanliga frågor

Vilka gaser kan komprimeras av L-kolvkompressorn?

Serien är avsedd för gaser inklusive väte, kväve, petroleumgas, lätt kolvätegas, eten, propen, rikgas och analytisk gas. Det slutliga valet bör bekräftas enligt den faktiska gassammansättningen och processkraven.

Vilken är den största kapaciteten som visas i de listade modellerna?

Det största nominella volymflödet i den medföljande modelllistan är 135 Nm³/min.

Är alla modeller oljefria?

Nej. De flesta av de listade modellerna använder oljefri cylindersmörjning, medan 4L-65/-0.4-0.7-modellen är listad med oljesmörjning.

Kan kompressorn ta emot gas med atmosfärstryck?

Ja. Flera listade modeller använder atmosfärstryck som inloppstillstånd.

Finns lågtrycks- eller vakuumsug?

Ja. Det medföljande sortimentet inkluderar lågtryckssugförhållanden och en modell med ett inloppstryck på -0,04 MPa(G).

Vilket är det maximala utloppstrycket i de listade uppgifterna?

Det högsta listade utloppstrycket är 4,0 MPa(G).

Hur många kompressionssteg kan kompressorn ha?

Den grundläggande designspecifikationen tillåter upp till två kompressionssteg.

Vilken information behövs för en offert?

Ange gasmediet, inloppstrycket, inloppstemperaturen, utloppstrycket, erforderligt gasflöde och eventuella speciella driftskrav.
