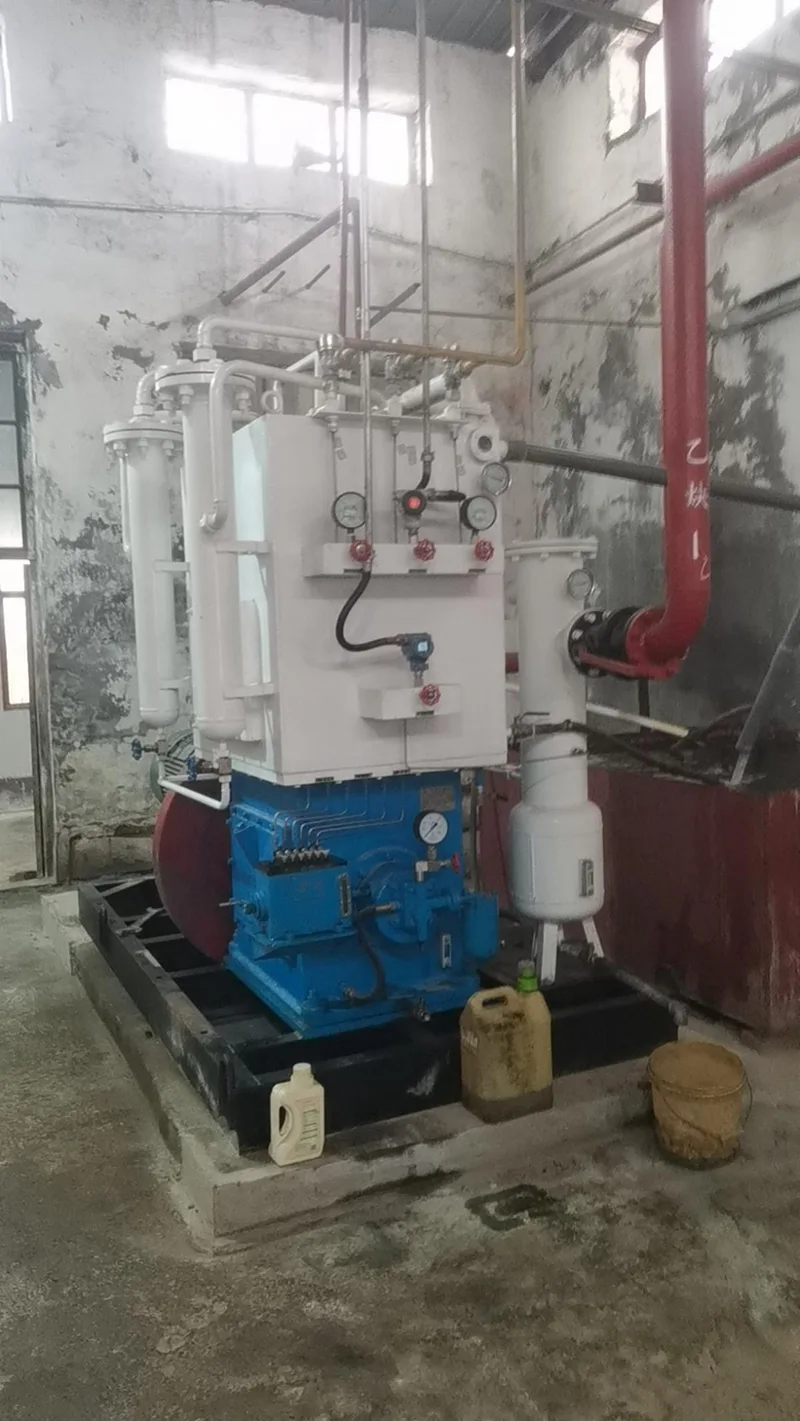

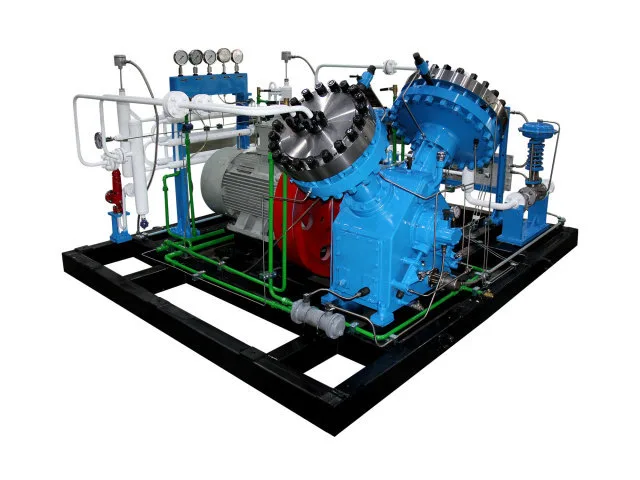

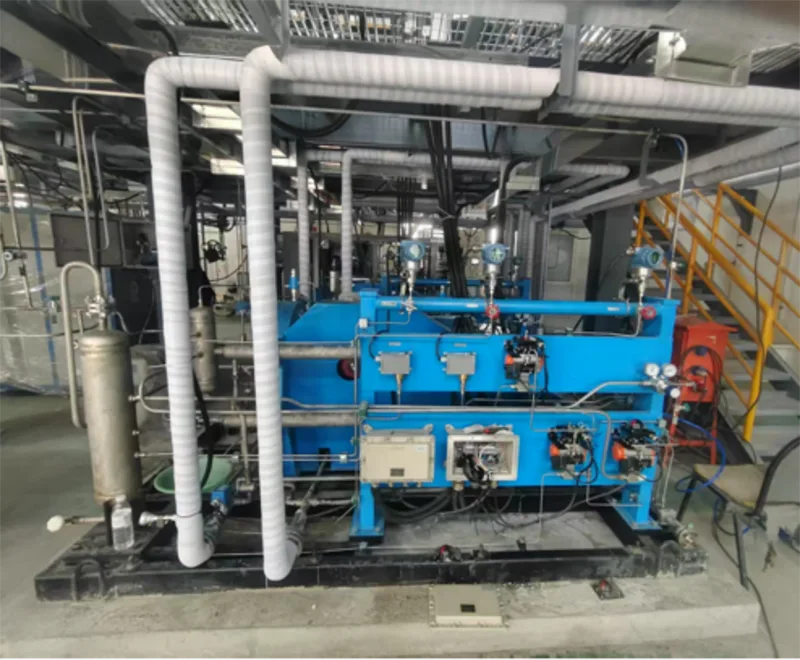

GV3 membrankompressor

Vid speciell gaskompression är nyckelproblemet inte bara det erforderliga utloppstrycket. Gaskontamination, läckage, membranutmattning, ventilslitage och hydraulsystems stabilitet kan direkt påverka produktionen. GV3 membrankompressor tillgodoser dessa driftskrav genom membranisolering, en sluten kompressionskammare, en optimerad membrankavitet och en oberoende oljepumpstation. Den V-formade strukturen ger också ett kompakt arrangemang för industriell installation och underhåll.

Förseglad kompression för speciella gastillämpningar

För giftiga, brandfarliga, explosiva eller korrosiva gaser är effektiv gasinneslutning en viktig faktor vid val av kompressor.

GV3 membrankompressorn använder ett membran mellan gaskammaren och det hydrauliska drivsystemet. Topplocket och membranet bildar kompressionskammaren och separerar processgasen från oljecylindern och vevhuset under normal drift.

Membranet fungerar som det rörliga tätningselementet mellan gas- och hydraulsidan. Denna design hjälper till att begränsa direktkontakt mellan processgasen och det mekaniska drivsystemet. Slutligt materialval och tätningsarrangemang måste utvärderas enligt gassammansättning, driftstryck, temperatur och kemisk kompatibilitet.

Membrandesign och komponentlivslängd

GV3 använder en optimerad membranhålighetsprofil utformad för att matcha membranets fram- och återgående rörelse och stödja volymetrisk effektivitet. Kavitetsgeometrin påverkar gasflödet i kompressionskammaren och membranets driftsförhållanden.

Membran och gasventilens livslängd beror på de faktiska driftsförhållandena, inklusive gassammansättning, tryckförhållande, temperatur, driftsfrekvens och ackumulerade drifttimmar. Korrekt modellval, drift inom de angivna gränserna och regelbundet underhåll är viktigt för långsiktig prestanda.

Konstruktion, installation och underhåll

GV3 har ett V-format strukturellt arrangemang avsett att ge en kompakt utrustningslayout och balanserad mekanisk drift. Dess övergripande dimensioner och anslutningsarrangemang bör beaktas när kompressorn integreras i ett industrigassystem.

Hydraulstationen, gaskompressionssektionen och det mekaniska drivsystemet fyller olika funktioner i utrustningen. Detta arrangemang hjälper till att organisera inspektions- och underhållsaktiviteter, även om åtkomstkraven beror på den specifika konfigurationen.

Innan installation, bekräfta utrustningens dimensioner, rörriktning, kylvattenanslutningar, elförsörjning och underhållsavstånd. Transporttillträde, krav på grund och anläggningsdriftsförhållanden bör också ses över under planeringen av planeringen.

Hur GV3 membrankomprimeringsprocessen fungerar

Motorn driver vevaxeln genom transmissionsmekanismen. Vevaxeln och vevstaken omvandlar roterande rörelse till fram- och återgående rörelse av kolven i oljecylindern.

Det resulterande hydrauliska trycket överför kraft till membranet, vilket får det att röra sig inuti gaskammaren. Under sugslaget kommer gas in genom inloppsventilen. Under kompressionsslaget minskar membranet kammarvolymen och ökar gastrycket. När de erforderliga utloppsförhållandena uppnås öppnas utloppsventilen och den komprimerade gasen lämnar kammaren.

Hydrauloljekompensationssystemet bibehåller den oljevolym som krävs för membranrörelse enligt utrustningens design.

Motor → Vevaxel → Vevstång → Oljecylinderkolv → Hydraulolja → Membran → Gaskompression

GV3-konfiguration och industriella tillämpningar

Följande konfigurationsdetaljer beskriver den specificerade GV3-inställningen. Bekräfta de sista parametrarna mot den valda modellen och det tekniska databladet innan du beställer.

• Strukturell form: V-formad
• Kompressionsnivå: 2-stegs
• Kylmetod: Cirkulerande vattenkylning
• Arbetsspänning: 380 V
• Komprimerade media: Gaser med hög renhet, inerta gaser, brandfarliga och explosiva gaser, giftiga gaser, frätande gaser och andra specialgaser, med förbehåll för materialkompatibilitet och godkända driftsförhållanden
• Tryckparametrar: Inloppstryck och avgastryck, specificeras för önskad driftpunkt

Typiska användningsområden inkluderar högren gaskompression, specialgasbearbetning, gasåtervinning och återvinning, kemiska processsystem, laboratorie- och forskningsutrustning och energirelaterade gassystem. Lämpligheten för någon specifik gas beror på dess egenskaper, erforderlig flödeshastighet, inloppsförhållanden, utloppstryck och kompressorns godkända konfiguration.

Information som krävs för val av modell

För modellval och offert, vänligen ange följande information:

1. Insugstryck och insugningstemperatur
2. Erforderligt avgastryck
3. Erforderlig volymetrisk flödeshastighet
4. Komprimerat gasmedium
5. Driftsförhållanden och installationskrav
6. Gassammansättning och relevanta fysikaliska och kemiska egenskaper, speciellt för specialgaser

Dessa detaljer hjälper till att bestämma en lämplig konfiguration baserat på den fullständiga driftspunkten snarare än enbart tryck eller flödeshastighet.
