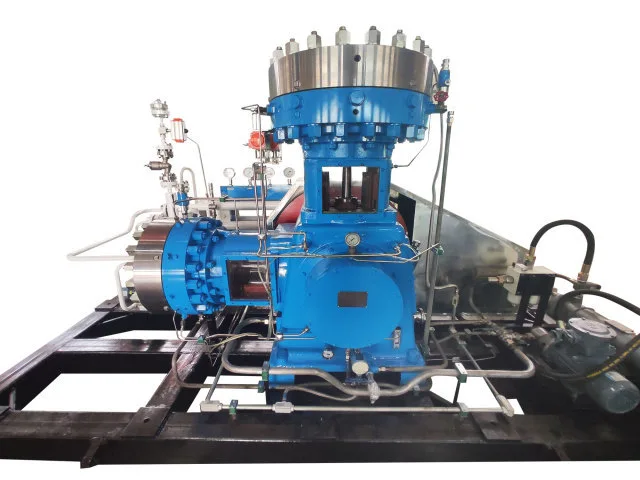

GL4 membrankompressor

GL4 membrankompressor kombinerar en L-formad mekanisk layout med membrangasseparationsteknik. Den motordrivna vevmekanismen överför hydraultryck till membranet, vilket gör att gasen kan komprimeras inuti en förseglad kammare utan direkt kontakt med smörjolja. Jämfört med konventionella fram- och återgående kompressionsarrangemang ger den L-formade konfigurationen förbättrad kraftbalans och mjukare drift, vilket gör kompressorn lämplig för kontinuerlig industriell gaskompression där driftstabilitet och gasrenhet är viktiga.

L-formad struktur för stabil kompression

Den huvudsakliga strukturella egenskapen hos GL4 membrankompressorn är dess L-formade cylinderarrangemang. Denna konfiguration kombinerar driftegenskaperna hos vertikala och horisontella strukturer och hjälper till att förbättra den mekaniska balansen under fram- och återgående drift.

För industriella användare innebär detta att kompressorn är byggd kring mer än tryck- och flödeskrav. Stabil rörelse, balanserad mekanisk belastning och mjukare drift beaktas också när man väljer GL4-serien för ett gaskompressionssystem.

Tvåstegs kompressionsdesign

GL4-serien använder en tvåstegs kompressionsstruktur. Gas komprimeras progressivt snarare än att fullborda hela tryckökningen i ett enda kompressionssteg.

Detta arrangemang stöder applikationer där tryckkrav och gasegenskaper måste beaktas tillsammans. Den slutliga konfigurationen kan väljas enligt sugtryck, utloppstryck, erforderligt volymetriskt flöde, gasmedium och driftsförhållanden.

Hur GL4 fungerar

Elmotorn driver vevaxeln genom transmissionssystemet. Vevaxeln omvandlar roterande rörelse till kolvens fram- och återgående rörelse inuti hydrauloljecylindern.

När kolven rör sig överför hydraulolja trycket till membranet, vilket gör att det rör sig fram och tillbaka. Membranrörelsen ändrar gaskammarens volym. Under sugslaget kommer gas in genom inloppsventilen. Under kompressionsslaget minskar kammarvolymen och gastrycket stiger. När det önskade trycket har uppnåtts öppnas utloppsventilen och den komprimerade gasen lämnar kammaren.

Ett kompenserande oljesystem upprätthåller den erforderliga hydrauloljevolymen under drift. Överskottsolja regleras och returneras genom tryckkontrollsystemet, vilket gör att membranet kan arbeta mot cylinderhuvudet efter behov under kompressionscykeln.

Oljefri gaskompressionskammare

Den komprimerade gasen separeras fysiskt från hydrauloljan av membranet.

Denna separation är en av huvudorsakerna till att membrankompressorer används för gaser som inte kan tolerera föroreningar från smörjolja. Processgasen förblir inuti den förseglade kompressionskammaren och kommer inte direkt i kontakt med de smorda drivkomponenterna.

Den slutna cylinderkammaren stöder också tillförlitlig tätningsprestanda, vilket är särskilt viktigt vid hantering av högrena gaser, giftiga gaser, brandfarliga gaser, frätande gaser och andra specialmedier.

Lämpliga komprimerade gaser

GL4 membrankompressor kan konfigureras för tillämpningar som involverar:

· Gaser med hög renhet

· Inerta gaser

· Brandfarliga och explosiva gaser

· Giftiga och skadliga gaser

· Frätande gaser

· Sällsynta och värdefulla gaser

· Andra speciella industrigaser

Huvudfunktionskonfiguration

Applikationer för industriella gassystem

Teknisk support från urval till drift

Jinding tillhandahåller teknisk support genom hela utrustningsförsörjningsprocessen, inklusive val av kompressor, ingenjörskonsultation, utrustningstillverkning, installation och idrifttagningssupport, drift- och underhållsutbildning, teknisk assistans på distans, service på plats, utrustningsunderhåll, reparation och leverans av reservdelar.

För internationella industriprojekt kan det tekniska teamet kommunicera med kunder på distans under utrustningsval och drift.

FAQ

Vad är den största skillnaden mellan GL4 membrankompressor och en konventionell kompressor?

Den största skillnaden är att membranet separerar den komprimerade gasen från det smorda hydrauliska drivsystemet. Gasen kommer inte direkt i kontakt med smörjolja under kompressionen.

Varför använder GL4-serien en L-formad struktur?

Det L-formade cylinderarrangemanget är utformat för att förbättra kraftbalansen och driftsjämnheten genom att kombinera egenskaperna hos vertikala och horisontella kompressorarrangemang.

Är GL4-serien lämplig för brandfarliga eller giftiga gaser?

Den kan konfigureras för brandfarliga, explosiva, giftiga och andra speciella gaser. Den faktiska kompressorkonfigurationen bör bestämmas enligt de specifika gasegenskaperna och driftsförhållandena.

Använder GL4-serien vattenkylning?

Ja. Standardkylningsmetoden för denna serie är cirkulerande vattenkylning.

Kan Jinding ge teknisk support efter leverans?

Ja. Jinding tillhandahåller teknisk rådgivning, fjärrsupport, underhållshjälp, utbildning, teknisk service på plats vid behov, reparation av utrustning och reservdelssupport.
