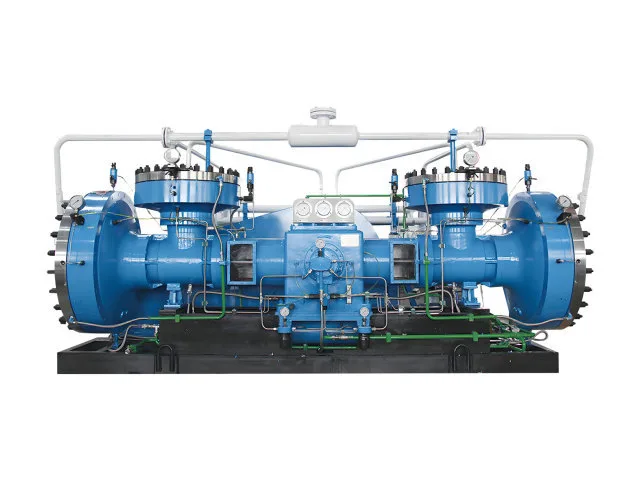

Gasseparation är ett viktigt övervägande vid komprimering av högrena eller speciella gaser. I D-membrankompressorn separerar ett membran processgasen från kompressorns hydraul- och smörjsida. Gaskompression sker genom membranets rörelse snarare än genom direkt kolvkontakt med gaskammaren, vilket hjälper till att förhindra direktkontakt mellan processgasen och smörjoljan.
Den huvudsakliga strukturella egenskapen hos en membrankompressor är separationen mellan den komprimerade gasen och det hydrauliska drivsystemet.
I en konventionell kolvkompressor arbetar kolven direkt inuti gascylindern. En membrankompressor tar ett annat tillvägagångssätt. Membranet bildar en barriär mellan gaskammaren och den hydrauliska sidan. Membranet rör sig under hydraulisk drivning och överför kompressionsrörelsen till gasen utan att det krävs direktkontakt mellan processgasen och smörjsystemet.
Detta arrangemang är särskilt relevant när gasen som komprimeras måste hållas åtskild från olje- eller hydraulsystemet.
D-membrankompressorn använder ett tvåstegs kompressionsarrangemang. Istället för att applicera hela tryckökningen i ett kompressionssteg, passerar gasen genom två kompressionssteg. Detta arrangemang gör att de tillgängliga modellerna kan täcka olika kombinationer av inloppstryck, utloppstryck och gasflöde.
|
Modell |
Inloppstryck MPa(G) |
Utlopp tryck MPa(G) |
Nominell volymetrisk flödeshastighet (Nm3/h) |
Driva (KW) |
Hastighet (r/min) |
Dimensionera L*B*H(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5,5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosfärisk tryck |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1,25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1,5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosfärisk tryck |
0,4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosfärisk tryck |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosfärisk tryck |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6,0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
D-membrankompressorn kan konfigureras för flera kategorier av industri- och specialgaser:
Gaser med hög renhet
Inerta gaser
Brandfarliga och explosiva gaser
Giftiga gaser
Andra specialgaser
Den är designad för att komprimera hög renhet, inerta, brandfarliga, explosiva, giftiga och andra specialgaser över olika flödeshastigheter och tryckkrav.
Ett membran separerar processgaskammaren från hydraul- och smörjsystemet, vilket minimerar risken för direktkontakt mellan gasen och smörjoljan.
Processgasen isoleras från hydraul- och smörjsidan av membranet. Därför beskrivs utrustningen mer exakt som att använda membranseparerad gaskompression snarare än att klassificera hela maskinen som oljefri.
Den specificerade D-seriens konfiguration använder ett tvåstegs kompressionsarrangemang.
De listade modellerna täcker nominella flödeshastigheter från 10 till 2 710 Nm³/h.
Utvalda modeller i det listade sortimentet har ett maximalt utloppstryck på 22 MPa(G).
Ja. Den angivna tekniska konfigurationen använder ett cirkulerande vattenkylningssystem.
